Page 219 - 公路工程检测技术及施工管理

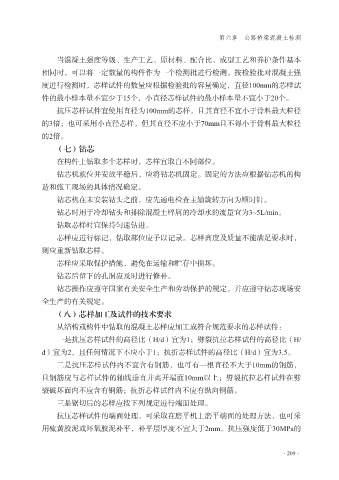

第六章 公路桥梁混凝土检测

当混凝土强度等级、生产工艺、原材料、配合比、成型工艺和养护条件基本
相同时，可以将一定数量的构件作为一个检测批进行检测。按检验批对混凝土强
度进行检测时，芯样试件的数量应根据检验批的容量确定，直径100mm的芯样试

件的最小样本量不宜少于15个，小直径芯样试件的最小样本量不宜小于20个。
抗压芯样试件宜使用直径为100mm的芯样，且其直径不宜小于骨料最大粒径
的3倍；也可采用小直径芯样，但其直径不应小于70mm且不得小于骨料最大粒径
的2倍。

（七）钻芯
在构件上钻取多个芯样时，芯样宜取自不同部位。
钻芯机就位并安放平稳后，应将钻芯机固定。固定的方法应根据钻芯机的构
造和施工现场的具体情况确定。

钻芯机在未安装钻头之前，应先通电检查主轴旋转方向为顺时针。
钻芯时用于冷却钻头和排除混凝土碎屑的冷却水的流量宜为3~5L/min。
钻取芯样时宜保持匀速钻进。
芯样应进行标记，钻取部位应予以记录。芯样高度及质量不能满足要求时，

则应重新钻取芯样。
芯样应采取保护措施，避免在运输和贮存中损坏。
钻芯后留下的孔洞应及时进行修补。
钻芯操作应遵守国家有关安全生产和劳动保护的规定，并应遵守钻芯现场安

全生产的有关规定。
（八）芯样加工及试件的技术要求
从结构或构件中钻取的混凝土芯样应加工成符合规范要求的芯样试件：
一是抗压芯样试件的高径比（H/d）宜为1；劈裂抗拉芯样试件的高径比（H/

d）宜为2，且任何情况下不应小于1；抗折芯样试件的高径比（H/d）宜为3.5。
二是抗压芯样试件内不宜含有钢筋，也可有一根直径不大于10mm的钢筋，
且钢筋应与芯样试件的轴线垂直并离开端面10mm以上；劈裂抗拉芯样试件在劈
裂破坏面内不应含有钢筋；抗折芯样试件内不应有纵向钢筋。

三是锯切后的芯样应按下列规定进行端面处理。
抗压芯样试件的端面处理，可采取在磨平机上磨平端面的处理方法，也可采
用硫黄胶泥或环氧胶泥补平，补平层厚度不宜大于2mm。抗压强度低于30MPa的

·209·
