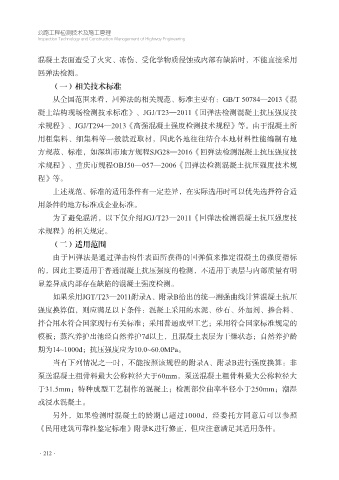

Page 222 - 公路工程检测技术及施工管理
P. 222
公路工程检测技术及施工管理
Inspection Technology and Construction Management of Highway Engineering
混凝土表面遭受了火灾、冻伤、受化学物质侵蚀或内部有缺陷时，不能直接采用
回弹法检测。
（一）相关技术标准
从全国范围来看，回弹法的相关规范、标准主要有：GB/T 50784—2013《混
凝土结构现场检测技术标准》、JGJ/T23—2011《回弹法检测混凝土抗压强度技
术规程》、JGJ/T294—2013《高强混凝土强度检测技术规程》等。由于混凝土所
用粗集料、细集料等一般就近取材，因此各地往往结合本地材料性能编制有地
方规范、标准，如深圳市地方规程SJG28—2016《回弹法检测混凝土抗压强度技
术规程》、重庆市规程OBJ50—057—2006《回弹法检测混凝土抗压强度技术规
程》等。
上述规范、标准的适用条件有一定差异，在实际选用时可以优先选择符合适
用条件的地方标准或企业标准。
为了避免混淆，以下仅介绍JGJ/T23—2011《回弹法检测混凝土抗压强度技
术规程》的相关规定。
（二）适用范围
由于回弹法是通过弹击构件表面所获得的回弹值来推定混凝土的强度指标
的，因此主要适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明
显差异或内部存在缺陷的混凝土强度检测。
如果采用JGT/T23—2011附录A、附录B给出的统一测强曲线计算混凝土抗压
强度换算值，则应满足以下条件：混凝土采用的水泥、砂石、外加剂、掺合料、
拌合用水符合国家现行有关标准；采用普通成型工艺；采用符合国家标准规定的
模板；蒸汽养护出池经自然养护7d以上，且混凝土表层为干燥状态；自然养护龄
期为14~1000d；抗压强度应为10.0~60.0MPa。
当有下列情况之一时，不能按照该规程的附录A、附录B进行强度换算：非
泵送混凝土粗骨料最大公称粒径大于60mm，泵送混凝土粗骨料最大公称粒径大
于31.5mm；特种成型工艺制作的混凝土；检测部位曲率半径小于250mm；潮湿
或浸水混凝土。
另外，如果检测时混凝土的龄期已超过1000d，经委托方同意后可以参照
《民用建筑可靠性鉴定标准》附录K进行修正，但应注意满足其适用条件。
·212·
