Page 220 - 公路工程检测技术及施工管理

公路工程检测技术及施工管理
Inspection Technology and Construction Management of Highway Engineering

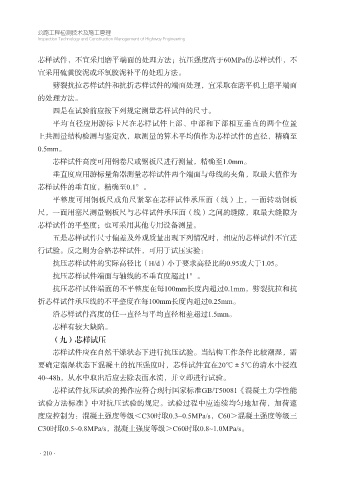

芯样试件，不宜采用磨平端面的处理方法；抗压强度高于60MPa的芯样试件，不
宜采用硫黄胶泥或环氧胶泥补平的处理方法。
劈裂抗拉芯样试件和抗折芯样试件的端面处理，宜采取在磨平机上磨平端面

的处理方法。
四是在试验前应按下列规定测量芯样试件的尺寸。
平均直径应用游标卡尺在芯样试件上部、中部和下部相互垂直的两个位置
上共测量结构检测与鉴定次，取测量的算术平均值作为芯样试件的直径，精确至

0.5mm。
芯样试件高度可用钢卷尺或钢板尺进行测量，精确至1.0mm。
垂直度应用游标量角器测量芯样试件两个端面与母线的夹角，取最大值作为
芯样试件的垂直度，精确至0.1°。

平整度可用钢板尺或角尺紧靠在芯样试件承压面（线）上，一面转动钢板
尺，一面用塞尺测量钢板尺与芯样试件承压面（线）之间的缝隙，取最大缝隙为
芯样试件的平整度；也可采用其他专用设备测量。
五是芯样试件尺寸偏差及外观质量出现下列情况时，相应的芯样试件不宜进

行试验。反之则为合格芯样试件，可用于试压实验：
抗压芯样试件的实际高径比（H/d）小于要求高径比的0.95或大于1.05。
抗压芯样试件端面与轴线的不垂直度超过1°。
抗压芯样试件端面的不平整度在每100mm长度内超过0.1mm，劈裂抗拉和抗

折芯样试件承压线的不平整度在每100mm长度内超过0.25mm。
沿芯样试件高度的任一直径与平均直径相差超过1.5mm。
芯样有较大缺陷。

（九）芯样试压
芯样试件应在自然干燥状态下进行抗压试验。当结构工作条件比较潮湿，需
要确定潮湿状态下混凝土的抗压强度时，芯样试件宜在20℃±5℃的清水中浸泡
40~48h，从水中取出后应去除表面水渍，并立即进行试验。
芯样试件抗压试验的操作应符合现行国家标准GB/T50081《混凝土力学性能

试验方法标准》中对抗压试验的规定。试验过程中应连续均匀地加荷，加荷速
度应控制为：混凝土强度等级＜C30时取0.3~0.5MPa/s，C60＞混凝土强度等级三
C30时取0.5~0.8MPa/s，混凝土强度等级＞C60时取0.8~1.0MPa/s。

·210·
