根据 GB 50838—2015《城市综合管廊工程技术规范》第 5.4.1 条规定，“每个舱室应
设置人员出入口、逃生口、吊装口、进风口、排风口、管线分支口等功能节点。”
管廊内的管线及各类入廊设备的安装和检修时，应有进出综合管廊各舱室的通道，
因此在每个防火分区应设置 1 个吊装口。

由于综合管廊埋设在地下，管廊内空气质量不佳，需要在每个防火分区设置 1 个
送排风口节点，并通过送风排风设备完成综合管廊内外空气交换。

干线综合管廊和支线综合管廊应设置人员出入口节点，方便人员进出。人员出入
口可以与逃生口、吊装口和排风口等结合设置。
综合管廊管线分支口是综合管廊和外部管线相互衔接的部位，一般设置在和综合
管廊横向交叉的路口，或者是沿线每隔一段距离进行设置。

以某城市干线综合管廊为例，长度约 7.5km，为双舱断面，纳入给水管（DN800）、
再生水水管（DN300）、电力电缆（4 根 110kV+30 根 10kV）和通信电缆（24 孔）四

种管线。全线总共设置了 21 个吊装口（兼作进风井）、23 个排风口（兼作人员逃生口）、
6个人员出入口、3个管廊交叉井、29个管线分支口和1座端部井等各种功能节点。图9-1
给出了某一段综合管廊的常见功能节点在管廊平面布置示意图。

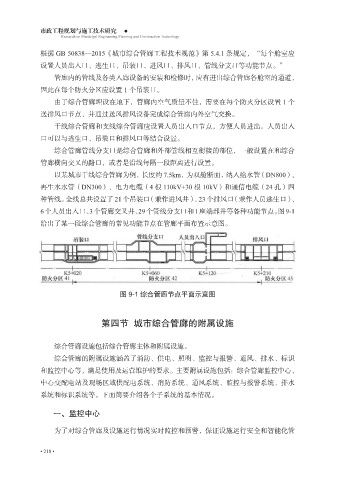

图 9-1 综合管廊节点平面示意图

第四节 城市综合管廊的附属设施

综合管廊设施包括综合管廊主体和附属设施。
综合管廊的附属设施涵盖了消防、供电、照明、监控与报警、通风、排水、标识
和监控中心等，满足使用及运营维护的要求。主要附属设施包括：综合管廊监控中心、

中心变配电站及现场区域供配电系统、消防系统、通风系统、监控与报警系统、排水
系统和标识系统等。下面简要介绍各个子系统的基本情况。

一、监控中心

为了对综合管廊及设施运行情况实时监控和预警，保证设施运行安全和智能化管
