» 第九章 城市综合管廊的概念

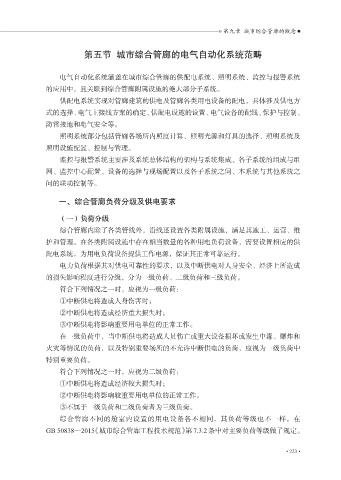

第五节 城市综合管廊的电气自动化系统范畴

电气自动化系统涵盖在城市综合管廊的供配电系统、照明系统、监控与报警系统
的应用中，且关联到综合管廊附属设施的绝大部分子系统。

供配电系统实现对管廊建筑的供电及管廊各类用电设备的配电，具体涉及供电方
式的选择、电气主接线方案的确定、供配电设施的设置、电气设备的配线、保护与控制、
防雷接地和电气安全等。
照明系统部分包括管廊各场所内照度计算、照明光源和灯具的选择、照明系统及

照明设施配置、控制与管理。
监控与报警系统主要涉及系统总体结构的架构与系统集成、各子系统的组成与组
网、监控中心配置、设备的选择与现场配置以及各子系统之间、本系统与其他系统之
间的联动控制等。

一、综合管廊负荷分级及供电要求

（一）负荷分级

综合管廊内除了各类管线外，沿线还设置各类附属设施，满足其施工、运营、维
护和管理。在各类附属设施中存在相当数量的各种用电负荷设备，需要设置相应的供
配电系统，为用电负荷设备提供工作电源，保证其正常可靠运行。
电力负荷根据其对供电可靠性的要求，以及中断供电对人身安全、经济上所造成
的损失影响程度进行分级，分为一级负荷、二级负荷和三级负荷。

符合下列情况之一时，应视为一级负荷：
①中断供电将造成人身伤害时；
②中断供电将造成经济重大损失时；

③中断供电将影响重要用电单位的正常工作。
在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和
火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中
特别重要负荷。

符合下列情况之一时，应视为二级负荷：
①中断供电将造成经济较大损失时；
②中断供电将影响较重要用电单位的正常工作。
③不属于一级负荷和二级负荷者为三级负荷。

综合管廊不同的舱室内设置的用电设备各不相同，其负荷等级也不一样。在
GB 50838—2015《城市综合管廊工程技术规范》第 7.3.2 条中对主要负荷等级做了规定。

• 223 •
