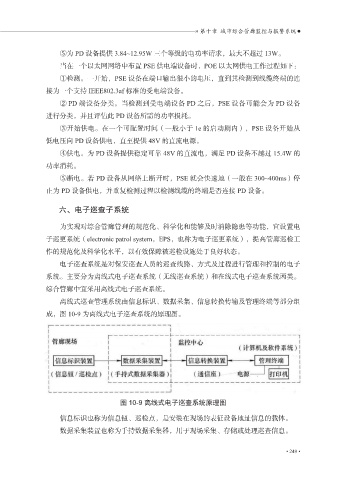

» 第十章 城市综合管廊监控与报警系统
⑤为 PD 设备提供 3.84~12.95W 三个等级的电功率请求，最大不超过 13W。
当在一个以太网网络中布置 PSE 供电端设备时，POE 以太网供电工作过程如下：
①检测。一开始，PSE 设备在端口输出很小的电压，直到其检测到线缆终端的连
接为一个支持 IEEE802.3af 标准的受电端设备。
② PD 端设备分类。当检测到受电端设备 PD 之后，PSE 设备可能会为 PD 设备
进行分类，并且评估此 PD 设备所需的功率损耗。
③开始供电。在一个可配置时间（一般小于 1e 的启动期内），PSE 设备开始从
低电压向 PD 设备供电，直至提供 48V 的直流电源。
④供电。为 PD 设备提供稳定可靠 48V 的直流电，满足 PD 设备不越过 15.4W 的
功率消耗。
⑤断电。若 PD 设备从网络上断开时，PSE 就会快速地（一般在 300~400ms）停
止为 PD 设备供电，并重复检测过程以检测线缆的终端是否连接 PD 设备。
六、电子巡查子系统
为实现对综合管廊管理的规范化、科学化和能够及时消除隐患等功能，宜设置电
子巡更系统（electronic patrol system，EPS，也称为电子巡更系统），提高管廊巡检工
作的规范化及科学化水平，以有效保障被巡检设施处于良好状态。
电子巡查系统是对保安巡查人员的巡查线路、方式及过程进行管理和控制的电子
系统。主要分为离线式电子巡查系统（无线巡查系统）和在线式电子巡查系统两类。
综合管廊中宜采用离线式电子巡查系统。
离线式巡查管理系统由信息标识、数据采集、信息转换传输及管理终端等部分组
成，图 10-9 为离线式电子巡查系统的原理图。
图 10-9 离线式电子巡查系统原理图
信息标识也称为信息钮、巡检点，是安装在现场的表征设备地址信息的载体。
数据采集装置也称为手持数据采集器，用于现场采集、存储或处理巡查信息。
