» 第十章 城市综合管廊监控与报警系统

三、无线信号覆盖系统

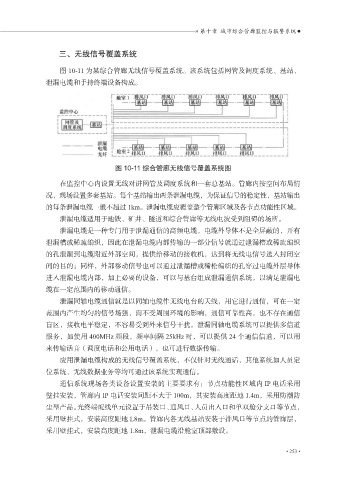

图 10-11 为某综合管廊无线信号覆盖系统。该系统包括网管及调度系统、基站、
泄漏电缆和手持终端设备构成。

图 10-11 综合管廊无线信号覆盖系统图
在监控中心内设置无线对讲网管及调度系统和一套总基站。管廊内按空间布局情

况，现场设置多套基站。每个基站输出两条泄漏电缆，为保证信号的稳定性，基站输出
的每条泄漏电缆一般不超过 1km。泄漏电缆应覆盖整个管廊区域及各节点功能性区域。
泄漏电缆适用于地铁、矿井、隧道和综合管廊等无线电波受到阻碍的场所。

泄漏电缆是一种专门用于泄漏通信的高频电缆，电缆外导体不是全屏蔽的，开有
泄漏槽或稀疏编织，因此在泄漏电缆内部传输的一部分信号就通过泄漏槽或稀疏编织
的孔泄漏到电缆附近外部空间，提供给移动的接收机，达到将无线电信号送入封闭空
间的目的；同样，外部移动信号也可以通过泄漏槽或稀松编织的孔穿过电缆外层导体
进入泄漏电缆内部，加上必要的设备，可以与基台组成泄漏通信系统，以满足泄漏电

缆在一定范围内的移动通信。
泄漏同轴电缆通信就是以同轴电缆作无线电台的天线，用它进行通信，可在一定
范围内产生均匀的信号场强，而不受周围环境的影响，通信可靠性高，也不存在通信

盲区，接收电平稳定，不容易受到外来信号干扰。泄漏同轴电缆系统可以提供多信道
服务，如使用 400MHz 频段，频率间隔 25kHz 时，可以提供 24 个通信信道，可以用
来传输话音（调度电话和公用电话），也可进行数据传输。
应用泄漏电缆构成的无线信号覆盖系统，不仅针对无线通话，其他系统如人员定

位系统、无线数据业务等均可通过该系统实现通信。
通信系统现场各类设备设置安装的主要要求有：节点功能性区域内 IP 电话采用
壁挂安装，管廊内 IP 电话安装间距不大于 100m，其安装高度距地 1.4m，采用防潮防
尘型产品。光终端配线单元设置于吊装口、通风口、人员出入口和单双舱分支口等节点，

采用壁挂式，安装高度距地 L8m。管廊内各无线基站安装于排风口等节点的管廊层，
采用壁挂式，安装高度距地 1.8m，泄漏电缆沿舱室顶部敷设。
