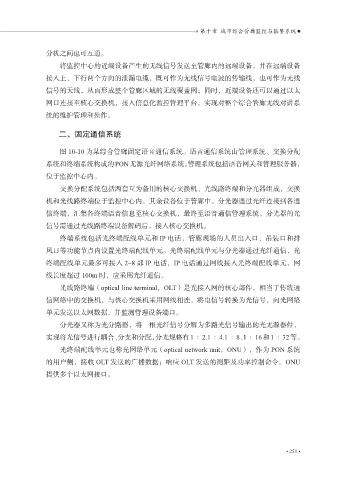

» 第十章 城市综合管廊监控与报警系统

分机之间也可互通。
将监控中心的近端设备产生的无线信号发送至管廊内的远端设备，并在远端设备
接入上、下行两个方向的泄漏电缆，既可作为无线信号电波的传输线，也可作为无线

信号的天线，从而形成整个管廊区域的无线覆盖网；同时，近端设备还可以通过以太
网口连接至核心交换机，接入信息化监控管理平台，实现对整个综合管廊无线对讲系
统的维护管理和操作。

二、固定通信系统

图 10-10 为某综合管廊固定语音通信系统。语音通信系统由管理系统、交换分配

系统和终端系统构成的PON无源光纤网络系统。管理系统包括语音网关和管理服务器，
位于监控中心内。

交换分配系统包括两套互为备用的核心交换机、光线路终端和分光器组成，交换
机和光线路终端位于监控中心内，其余设备位于管廊中。分光器通过光纤连接到各通
信终端，汇集各终端语音信息至核心交换机，最终至语音通信管理系统。分光器的光

信号需通过光线路终端设备解码后，接入核心交换机。
终端系统包括光终端配线单元和 IP 电话，管廊现场的人员出入口、吊装口和排
风口等功能节点内设置光终端配线单元。光终端配线单元与分光器通过光纤通信，光

终端配线单元最多可接入 2~8 部 IP 电话，IP 电话通过网线接入光终端配线单元，网
线长度超过 100m 时，应采用光纤通信。
光线路终端（optical line terminal，OLT）是光接入网的核心部件，相当于传统通

信网络中的交换机，与核心交换机采用网线相连，将电信号转换为光信号，向光网络
单元发送以太网数据，并监测管理设备端口。

分光器又称为光分路器，将一根光纤信号分解为多路光信号输出的光无源器件，
实现将光信号进行耦合、分支和分配，分光规格有1∶2.1∶4.1∶8、1∶16和1∶32等。
光终端配线单元也称光网络单元（optical network unit，ONU），作为 PON 系统

的用户侧，接收 OLT 发送的广播数据；响应 OLT 发送的测距及功率控制命令。ONU
提供多个以太网接口。
