» 第十一章 城市综合管廊火灾自动报警系统

触或贴近保护对象的电缆接头、电缆本体或开关等容易发热的部位的方式设置，报警
温度设定值默值 70。对于低压供电系统，宜采用接触式设置。对于高压供电系统，宜
采用光纤测温式或红外测温式电气火灾监控探测器。在综合管廊中的测温式电气火灾

监控探测器，主要应用于电缆接头处。

二、电气火灾监控系统的结构

前文提到电气火灾监控系统的设置和火灾自动报警系统的设置一致，即按区段
进行设置。每台电气火灾监控器完成本区段内的各个现场基本配电单元内的监测点
的监测。监控器通过 CAN 总线接入火灾自动报警控制器。详细的接线示意图详见

图 11-8。
现场配电箱的剩余电流信号通过电流互感器测量，互感器测量电流输出到剩余电

流探测器；测温传感器安装在箱体内或电缆接头处，其测量温度输出到测温式电流探
测器；各个探测器通过信号总线接入位于区段中部的电气火灾监控器。

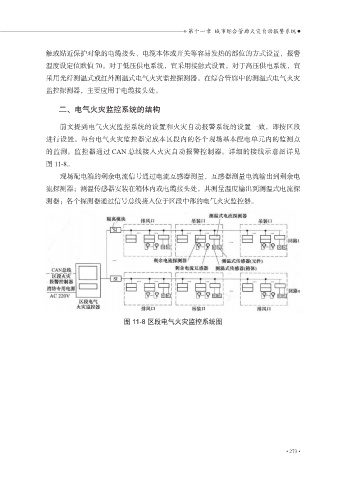

图 11-8 区段电气火灾监控系统图

• 273 •
