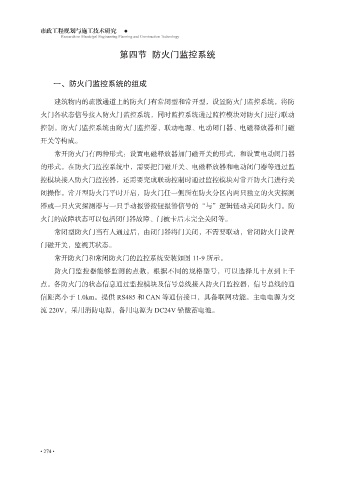

第四节 防火门监控系统
一、防火门监控系统的组成
建筑物内的疏散通道上的防火门有常闭型和常开型，设置防火门监控系统，将防
火门各状态信号接入防火门监控系统，同时监控系统通过监控模块对防火门进行联动
控制。防火门监控系统由防火门监控器、联动电源、电动闭门器、电磁释放器和门磁
开关等构成。
常开防火门有两种形式：设置电磁释放器加门磁开关的形式，和设置电动闭门器
的形式。在防火门监控系统中，需要把门磁开关、电磁释放器和电动闭门器等通过监
控模块接入防火门监控器，还需要完成联动控制时通过监控模块对常开防火门进行关
闭操作。常开型防火门平时开启，防火门任一侧所在防火分区内两只独立的火灾探测
器或一只火灾探测器与一只手动报警按钮报警信号的“与”逻辑链动关闭防火门。防
火门的故障状态可以包括闭门器故障、门被卡后未完全关闭等。
常闭型防火门当有人通过后，由闭门器将门关闭，不需要联动，常闭防火门设置
门磁开关，监视其状态。 11-9 防火门监控系统安装图
常开防火门和常闭防火门的监控系统安装如图 11-9 所示。
防火门监控器能够监测的点数，根据不同的规格型号，可以选择几十点到上千
点。各防火门的状态信息通过监控模块及信号总线接入防火门监控器，信号总线的通 图
信距离小于 1.0km。提供 RS485 和 CAN 等通信接口，具备联网功能。主电电源为交
流 220V，采用消防电源，备用电源为 DC24V 铅酸蓄电池。
