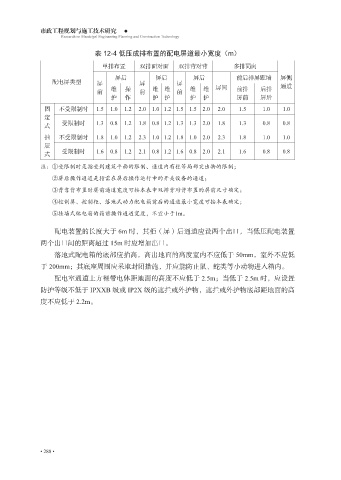

表 12-4 低压成排布置的配电屏道最小宽度（m）
单排布置 双排面对面 双排背对背 多排同向
屏后 屏后 屏后 前后排屏距墙 屏侧
配电屏类型 屏 屏 屏 通道
前 维 操 前 维 维 前 维 维 屏间 前排 后排
护 作 护 护 护 护 屏前 屏后
固 不受限制时 1.5 1.0 1.2 2.0 1.0 1.2 1.5 1.5 2.0 2.0 1.5 1.0 1.0
定
式 受限制时 1.3 0.8 1.2 1.8 0.8 1.2 1.3 1.3 2.0 1.8 1.3 0.8 0.8
抽 不受限制时 1.8 1.0 1.2 2.3 1.0 1.2 1.8 1.0 2.0 2.3 1.8 1.0 1.0
屉
式 受限制时 1.6 0.8 1.2 2.1 0.8 1.2 1.6 0.8 2.0 2.1 1.6 0.8 0.8
注：①受限制时是指受到建筑平面的限制、通道内有柱等局部突出物的限制；

②屏后操作通道是指需在屏后操作运行中的开关设备的通道；
③背靠背布置时屏前通道宽度可按本表中双排背对背布置的屏前尺寸确定；
④控制屏、控制柜、落地式动力配电箱前后的通道最小宽度可按本表确定；
⑤挂墙式配电箱的箱前操作通道宽度，不宜小于1m。

配电装置的长度大于 6m 时，其柜（屏）后通道应设两个出口，当低压配电装置
两个出口间的距离超过 15m 时应增加出口。
落地式配电箱的底部应抬高，高出地面的高度室内不应低于 50mm，室外不应低
于 200mm；其底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。

配电室通道上方裸带电体距地面的高度不应低于 2.5m；当低于 2.5m 时，应设置
防护等级不低于 IPXXB 级或 IP2X 级的遮拦或外护物，遮拦或外护物底部距地面的高
度不应低于 2.2m。
