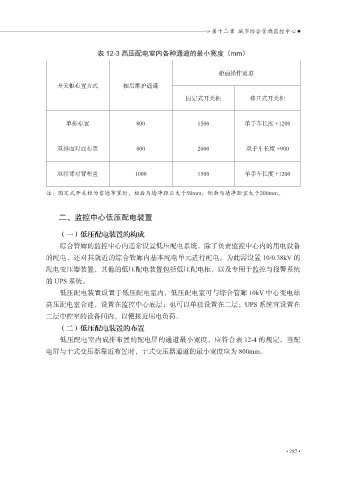

» 第十二章 城市综合管廊监控中心

表 12-3 高压配电室内各种通道的最小宽度（mm）

柜前操作通道

开关柜布置方式 柜后维护通道
固定式开关柜 移开式开关柜

单排布置 800 1500 单手车长度 +1200

双排面对面布置 800 2000 双手车长度 +900

双排背对背布置 1000 1500 单手车长度 +1200

注：固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm，侧面与墙净距宜大于200mm。

二、监控中心低压配电装置

（一）低压配电装置的构成
综合管廊的监控中心内通常设置低压配电系统，除了负责监控中心内的用电设备

的配电，还对其就近的综合管廊内基本配电单元进行配电。为此需设置 10/0.38kV 的
配电变压器装置，其他的低压配电装置包括低压配电柜，以及专用于监控与报警系统
的 UPS 系统。

低压配电装置设置于低压配电室内，低压配电室可与综合管廊 10kV 中心变电站
高压配电室合建，设置在监控中心底层；也可以单独设置在二层；UPS 系统宜设置在
二层中控室的设备间内，以便接近用电负荷。
（二）低压配电装置的布置
低压配电室内成排布置的配电屏的通道最小宽度，应符合表 12-4 的规定。当配

电屏与干式变压器靠近布置时，干式变压器通道的最小宽度应为 800mm。

• 287 •
