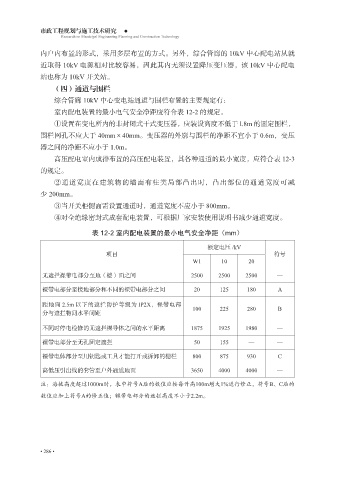

内户内布置的形式，采用多层布置的方式。另外，综合管廊的 10kV 中心配电站从就
近取得 10kV 电源相对比较容易，因此其内无须设置降压变压器，该 10kV 中心配电
站也称为 10kV 开关站。
（四）通道与围栏
综合管廊 10kV 中心变电站通道与围栏布置的主要规定有：

室内配电装置的最小电气安全净距应符合表 12-2 的规定。
①设置在变电所内的非封闭式干式变压器，应装设高度不低于 l.8m 的固定围栏，
围栏网孔不应大于 40mm×40mm。变压器的外廓与围栏的净距不宜小于 0.6m，变压

器之间的净距不应小于 1.0m。
高压配电室内成排布置的高压配电装置，其各种通道的最小宽度，应符合表 12-3
的规定。
②通道宽度在建筑物的墙面有柱类局部凸出时，凸出部位的通道宽度可减
少 200mm。

③当开关柜侧面需设置通道时，通道宽度不应小于 800mm。
④对全绝缘密封式成套配电装置，可根据厂家安装使用说明书减少通道宽度。

表 12-2 室内配电装置的最小电气安全净距（mm）

额定电压 /kV
项目 符号
W1 10 20

无遮拦裸带电部分至地（楼）面之间 2500 2500 2500 —

裸带电部分至接地部分和不同的裸带电部分之间 20 125 180 A

距地面 2.5m 以下的遮拦防护等级为 IP2X，裸带电部 100 225 280 B
分与遮拦物间水平间距

不同时停电检修的无遮拦裸导体之间的水平距离 1875 1925 1980 —

裸带电部分至无孔固定遮拦 50 155 — —

裸带电体部分至用钥匙或工具才能打开或拆卸的栅栏 800 875 930 C
高低压引出线的套管至户外通道地面 3650 4000 4000 —

注：海拔高度超过1000m时，表中符号A后的数值应按每升高100m增大1%进行修正，符号B、C后的
数值应加上符号A的修正值；裸带电部分的遮拦高度不小于2.2m。
