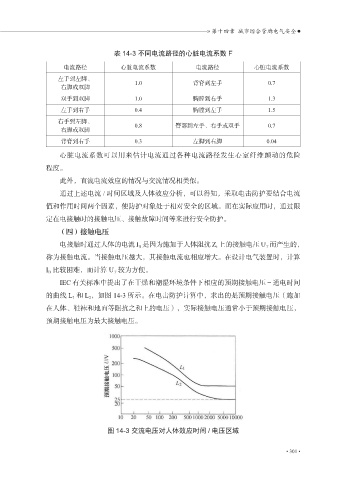

» 第十四章 城市综合管廊电气安全
表 14-3 不同电流路径的心脏电流系数 F
电流路径 心脏电流系数 电流路径 心脏电流系数
左手到左脚、 1.0 背脊到左手 0.7
右脚或双脚
双手到双脚 1.0 胸膛到右手 1.3
左手到右手 0.4 胸膛到左手 1.5
右手到左脚、 0.8 0.7
右脚或双脚 臀部到左手、右手或双手
背脊到右手 0.3 左脚到右脚 0.04
心脏电流系数可以用来估计电流通过各种电流路径发生心室纤维颤动的危险
程度。
此外，直流电流效应的情况与交流情况相类似。
通过上述电流 / 时间区域及人体效应分析，可以得知，采取电击防护要结合电流
值和作用时间两个因素，使防护对象处于相对安全的区域。而在实际应用时，通过限
定在电接触时的接触电压、接触故障时间等来进行安全防护。
（四）接触电压
电接触时通过人体的电流 I B 是因为施加于人体阻抗 Z t 上的接触电压 U T 而产生的，
称为接触电流。当接触电压越大，其接触电流也相应增大。在设计电气装置时，计算
I B 比较困难，而计算 U T 较为方便。
IEC 有关标准中提出了在干燥和潮湿环境条件下相应的预期接触电压－通电时间
的曲线 L 1 和 L 2 ，如图 14-3 所示。在电击防护计算中，求出的是预期接触电压（施加
在人体、鞋袜和地面等阻抗之和上的电压），实际接触电压通常小于预期接触电压，
预期接触电压为最大接触电压。
图 14-3 交流电压对人体效应时间 / 电压区域
