» 第十四章 城市综合管廊电气安全

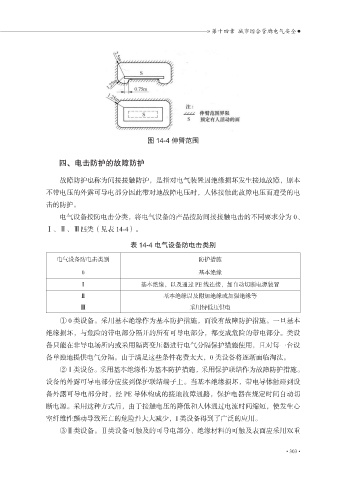

图 14-4 伸臂范围
四、电击防护的故障防护
故障防护也称为间接接触防护，是指对电气装置因绝缘损坏发生接地故障，原本
不带电压的外露可导电部分因此带对地故障电压时，人体接触此故障电压而遭受的电
击的防护。
电气设备按防电击分类，将电气设备的产品按防间接接触电击的不同要求分为 0、
Ⅰ、Ⅱ、Ⅲ四类（见表 14-4）。
表 14-4 电气设备防电击类别
电气设备防电击类别 防护措施
0 基本绝缘
Ⅰ 基本绝缘，以及通过 PE 线连接，加自动切断电源装置
Ⅱ 基本绝缘以及附加绝缘或加强绝缘等
Ⅲ 采用特低压供电
① 0 类设备。采用基本绝缘作为基本防护措施，而没有故障防护措施。一旦基本
绝缘损坏，与危险的带电部分隔开的所有可导电部分，都变成危险的带电部分。类设
备只能在非导电场所内或采用隔离变压器进行电气分隔保护措施使用，且对每一台设
备单独地提供电气分隔。由于满足这些条件花费太大，0 类设备将逐渐面临淘汰。
②Ⅰ类设备。采用基本绝缘作为基本防护措施，采用保护联结作为故障防护措施。
设备的外露可导电部分应接到保护联结端子上。当基本绝缘损坏，带电导体触碰到设
备外露可导电部分时，经 PE 导体构成的接地故障通路，保护电器在规定时间自动切
断电源。采用这种方式后，由于接触电压的降低和人体通过电流时间缩短，使发生心
室纤维性颤动导致死亡的危险性大大减少，I 类设备得到了广泛的应用。
③Ⅱ类设备。Ⅱ类设备可触及的可导电部分、绝缘材料的可触及表面应采用双重
