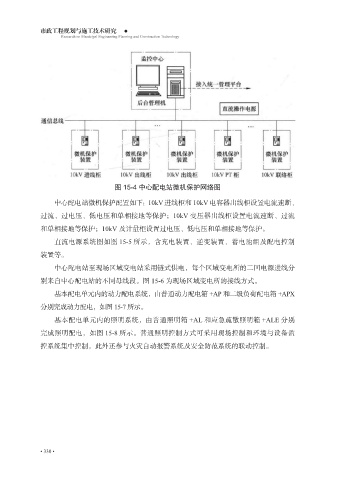

图 15-4 中心配电站微机保护网络图

中心配电站微机保护配置如下：10kV 进线柜和 10kV 电容器出线柜设置电流速断、

过流、过电压、低电压和单相接地等保护；10kV 变压器出线柜设置电流速断、过流
和单相接地等保护；10kV 及计量柜设置过电压、低电压和单相接地等保护。

直流电源系统图如图 15-5 所示，含充电装置、逆变装置、蓄电池组及配电控制
装置等。

中心配电站至现场区域变电站采用链式供电，每个区域变电所的二回电源进线分
别来自中心配电站的不同母线段。图 15-6 为现场区域变电所的接线方式。

基本配电单元内的动力配电系统，由普通动力配电箱 +AP 和二级负荷配电箱 +APX
分别完成动力配电，如图 15-7 所示。

基本配电单元内的照明系统，由普通照明箱 +AL 和应急疏散照明箱 +ALE 分别
完成照明配电，如图 15-8 所示。普通照明控制方式可采用现场控制和环境与设备监

控系统集中控制，此外还参与火灾自动报警系统及安全防范系统的联动控制。
