第六章 库区水文地质勘察研究
流经过砂槽渗流到左侧，左侧水位达到 30cm 时开始溢流，测量单位时间溢流量。
当溢流量不随时间变化则砂槽渗流达到稳定，根据公式 6-1 测得粗砂渗透系数 K
为 67.8m/d。
h − h 2
2
Q = K × b× 1 2 （6-1）
2 L

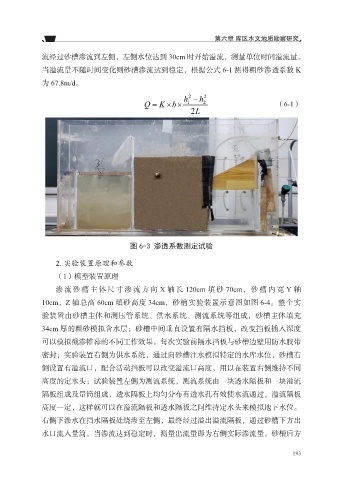

图 6-3 渗透系数测定试验
2. 实验装置原理和参数
（1）模型装置原理
渗流砂槽主体尺寸渗流方向 X 轴长 120cm 填砂 70cm，砂槽内宽 Y 轴
10cm，Z 轴总高 60cm 填砂高度 34cm，砂槽实验装置示意图如图 6-4。整个实
验装置由砂槽主体和测压管系统、供水系统、测流系统等组成，砂槽主体填充
34cm 厚的粗砂模拟含水层；砂槽中间垂直设置有隔水挡板，改变挡板插入深度
可以模拟截渗帷幕的不同工作效果，每次实验前隔水挡板与砂槽边壁用防水胶带
密封；实验装置右侧为供水系统，通过向砂槽注水模拟特定的水库水位，砂槽右
侧设置有溢流口，配合活动挡板可以改变溢流口高度，用以在装置右侧维持不同
高度的定水头；试验装置左侧为测流系统，测流系统由一块透水隔板和一块溢流
隔板组成及量筒组成，透水隔板上均匀分布有透水孔有效使水流通过，溢流隔板
高度一定，这样就可以在溢流隔板和透水隔板之间维持定水头来模拟地下水位。
右侧下渗水在挡水隔板处绕渗至左侧，最终经过溢出溢流隔板，通过砂槽下方出
水口流入量筒。当渗流达到稳定时，测量出流量即为右侧实际渗流量。砂槽后方
