水文地质勘察技术研究

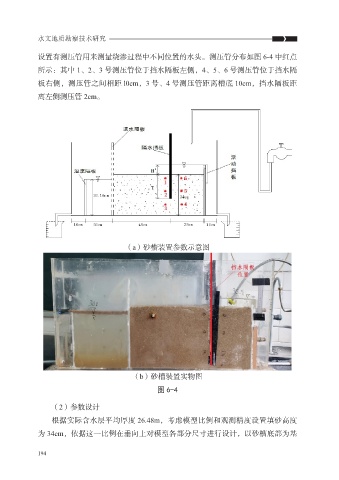

设置有测压管用来测量绕渗过程中不同位置的水头。测压管分布如图 6-4 中红点

所示：其中 1、2、3 号测压管位于挡水隔板左侧，4、5、6 号测压管位于挡水隔
板右侧，测压管之间相距 l0cm，3 号、4 号测压管距离槽底 10cm，挡水隔板距
离左侧测压管 2cm。

（a）砂槽装置参数示意图

（b）砂槽装置实物图
图 6-4

（2）参数设计

根据实际含水层平均厚度 26.48m，考虑模型比例和观测精度设置填砂高度
为 34cm，依据这一比例在垂向上对模型各部分尺寸进行设计，以砂槽底部为基

194
