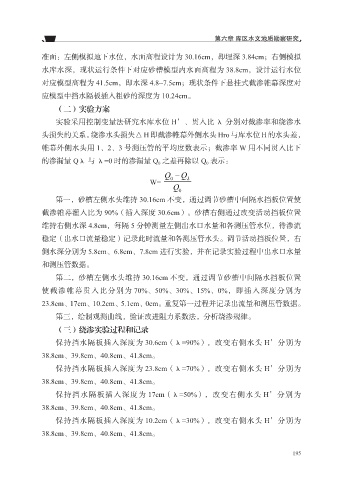

第六章 库区水文地质勘察研究

准面：左侧模拟地下水位，水面高程设计为 30.16cm，即埋深 3.84cm；右侧模拟

水库水深，现状运行条件下对应砂槽模型内水面高程为 38.8cm，设计运行水位
对应模型高程为 41.5cm，即水深 4.8~7.5cm；现状条件下悬挂式截渗帷幕深度对
应模型中挡水隔板插入粗砂的深度为 10.24cm。
（二）实验方案

实验采用控制变量法研究水库水位 H’、贯入比 λ 分别对截渗率和绕渗水
头损失的关系。绕渗水头损失△ H 即截渗帷幕外侧水头 Hro 与库水位 H 的水头差，

帷幕外侧水头用 1、2、3 号测压管的平均度数表示；截渗率 W 用不同贯入比下
的渗漏量 Qλ与λ=0 时的渗漏量 Q 0 之差再除以 Q 0 表示：
Q − Q
W= 0 λ
Q 0

第一，砂槽左侧水头维持 30.16cm 不变，通过调节砂槽中间隔水挡板位置使
截渗帷幕灌入比为 90%（插入深度 30.6cm）。砂槽右侧通过改变活动挡板位置
维持右侧水深 4.8cm，每隔 5 分钟测量左侧出水口水量和各测压管水位，待渗流

稳定（出水口流量稳定）记录此时流量和各测压管水头。调节活动挡板位置，右
侧水深分别为 5.8cm、6.8cm、7.8cm 进行实验，并在记录实验过程中出水口水量
和测压管数据。
第二，砂槽左侧水头维持 30.16cm 不变，通过调节砂槽中间隔水挡板位置

使截渗帷幕贯入比分别为 70%、50%、30%、15%、0%，即插入深度分别为
23.8cm、17cm、10.2cm、5.1cm、0cm。重复第一过程并记录出流量和测压管数据。
第三，绘制观测曲线，验证改进阻力系数法，分析绕渗规律。

（三）绕渗实验过程和记录
保持挡水隔板插入深度为 30.6cm（λ=90%），改变右侧水头 H’分别为
38.8cm、39.8cm、40.8cm、41.8cm。
保持挡水隔板插入深度为 23.8cm（λ=70%），改变右侧水头 H’分别为

38.8cm、39.8cm、40.8cm、41.8cm。
保持挡水隔板插入深度为 17cm（λ=50%），改变右侧水头 H’分别为

38.8cm、39.8cm、40.8cm、41.8cm。
保持挡水隔板插入深度为 10.2cm（λ=30%），改变右侧水头 H’分别为
38.8cm、39.8cm、40.8cm、41.8cm。
