第一章 水文地质测绘
对于 SCLaHS 雷达原型中多个传感器同步控制，其包含一个通过中央控制单
元控制的高频时钟。生成的高频时钟用作整个 SCLaHS 雷达系统的参考基准。整
个系统通过同步触发控制电路协同工作，各个组件的工作时序系列如图 1-3 所示。

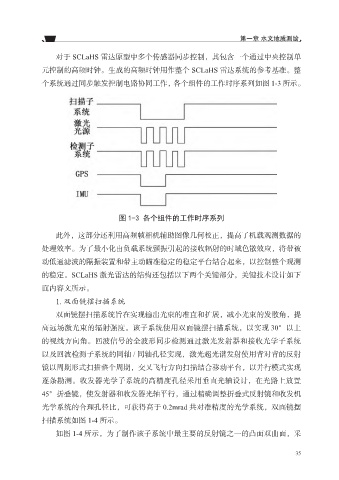

图 1-3 各个组件的工作时序系列
此外，这部分还利用高频帧相机辅助图像几何校正，提高了机载观测数据的
处理效率。为了最小化由负载系统颤振引起的接收辐射的时域色散效应，将带被
动低通滤波的隔振装置和带主动瞄准稳定的稳定平台结合起来，以控制整个观测
的稳定。SCLaHS 激光雷达的结构还包括以下两个关键部分，关键技术设计如下
面内容文所示。
1. 双面镜摆扫描系统
双面镜摆扫描系统旨在实现输出光束的准直和扩展，减小光束的发散角，提
高远场激光束的辐射强度。该子系统使用双面镜摆扫描系统，以实现 30°以上
的视线方向角。回波信号的全波形同步检测通过激光发射器和接收光学子系统
以及回波检测子系统的同轴 / 同轴孔径实现，激光超光谱发射使用背对背的反射
镜以周期形式扫描整个周期，交叉飞行方向扫描结合移动平台，以并行模式实现
逐条勘测。收发器光学子系统的高精度孔径采用垂直光轴设计，在光路上放置
45°折叠镜，使发射器和收发器光轴平行，通过精确调整折叠式反射镜和收发机
光学系统的合理孔径比，可获得高于 0.2mrad 共对准精度的光学系统，双面镜摆
扫描系统如图 1-4 所示。
如图 1-4 所示，为了制作该子系统中最主要的反射镜之一的凸面双曲面，采
35
