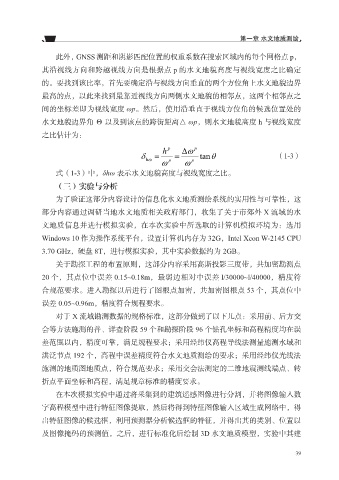

Page 49 - 水文地质勘察技术研究

第一章 水文地质测绘

此外，GNSS 测距和阴影匹配位置的权重系数在搜索区域内的每个网格点 p，

其沿视线方向和跨越视线方向是根据点 p 的水文地貌高度与视线宽度之比确定
的。要找到该比率，首先要确定沿与视线方向垂直的两个方位角上水文地貌边界
最高的点，以此来找到最靠近视线方向两侧水文地貌的相邻点，这两个相邻点之
间的坐标差即为视线宽度 ωp。然后，使用沿垂直于视线方位角的候选位置处的

水文地貌边界角 Θ 以及到该点的跨街距离△ ωp，则水文地貌高度 h 与视线宽度
之比估计为：

h p ∆ ω p
δ = = tan θ （1-3）
h
ω
ω p ω p
式（1-3）中，δhω 表示水文地貌高度与视线宽度之比。
（三）实验与分析
为了验证这部分内容设计的信息化水文地质测绘系统的实用性与可靠性，这

部分内容通过调研当地水文地质相关政府部门，收集了关于市郊外 X 流域的水
文地质信息并进行模拟实验，在本次实验中所选取的计算机模拟环境为：选用
Windows 10 作为操作系统平台，设置计算机内存为 32G，Intel Xeon W-2145 CPU

3.70 GHz，硬盘 8T，进行模拟实验，其中实验数据约为 2GB。
关于勘探工程的布置原则，这部分内容采用高斯投影三度带，共加密勘测点
20 个，其点位中误差 0.15~0.18m，最弱边相对中误差 l/30000~l/40000，精度符

合规范要求。进入勘探以后进行了图根点加密，共加密图根点 53 个，其点位中
误差 0.05~0.96m，精度符合规程要求。
对于 X 流域勘测数据的规格标准，这部分做到了以下几点：采用前、后方交

会等方法施测的普、详查阶段 59 个和勘探阶段 96 个钻孔坐标和高程精度均在误
差范围以内，精度可靠，满足规程要求；采用经纬仪高程导线法测量施测水域和
洪泛节点 192 个，高程中误差精度符合水文地质测绘的要求；采用经纬仪光线法
施测的地质图地质点，符合规范要求；采用交会法测定的二维地震测线端点、转

折点平面坐标和高程，满足规章标准的精度要求。
在本次模拟实验中通过将采集到的建筑遥感图像进行分割，并将图像输入数

字高程模型中进行特征图像提取，然后将得到特征图像输入区域生成网络中，得
出特征图像的候选框，利用预测器分析候选框的特征，并得出其的类别、位置以
及图像掩码的预测值，之后，进行标准化后绘制 3D 水文地质模型，实验中其建

39
