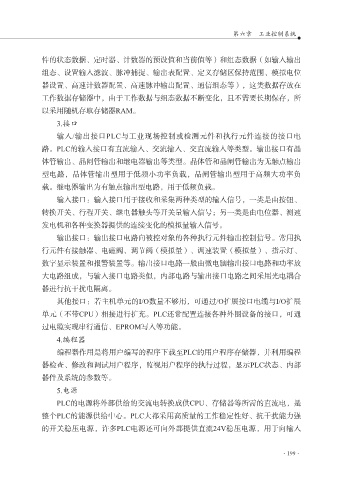

第六章 工业控制系统

件的状态数据、定时器、计数器的预设值和当前值等）和组态数据（如输入输出
组态、设置输入滤波、脉冲捕捉、输出表配置、定义存储区保持范围、模拟电位
器设置、高速计数器配置、高速脉冲输出配置、通信组态等），这类数据存放在

工作数据存储器中，由于工作数据与组态数据不断变化，且不需要长期保存，所
以采用随机存取存储器RAM。
3.接口
输入/输出接口PLC与工业现场控制或检测元件和执行元件连接的接口电

路。PLC的输入接口有直流输入、交流输入、交直流输入等类型。输出接口有晶
体管输出、晶闸管输出和继电器输出等类型。晶体管和晶闸管输出为无触点输出
型电路，晶体管输出型用于低频小功率负载，晶闸管输出型用于高频大功率负
载。继电器输出为有触点输出型电路，用于低频负载。

输入接口：输入接口用于接收和采集两种类型的输入信号，一类是由按钮、
转换开关、行程开关、继电器触头等开关量输入信号；另一类是由电位器、测速
发电机和各种变换器提供的连续变化的模拟量输入信号。
输出接口：输出接口电路向被控对象的各种执行元件输出控制信号。常用执

行元件有接触器、电磁阀、调节阀（模拟量）、调速装置（模拟量）、指示灯、
数字显示装置和报警装置等。输出接口电路一般由微电脑输出接口电路和功率放
大电路组成，与输入接口电路类似，内部电路与输出接口电路之间采用光电耦合
器进行抗干扰电隔离。

其他接口：若主机单元的I/O数量不够用，可通过/O扩展接口电缆与I/O扩展
单元（不带CPU）相接进行扩充。PLC还常配置连接各种外围设备的接口，可通
过电缆实现串行通信、EPROM写入等功能。

4.编程器
编程器作用是将用户编写的程序下载至PLC的用户程序存储器，并利用编程
器检查、修改和调试用户程序，监视用户程序的执行过程，显示PLC状态、内部
器件及系统的参数等。
5.电源

PLC的电源将外部供给的交流电转换成供CPU、存储器等所需的直流电，是
整个PLC的能源供给中心。PLC大都采用高质量的工作稳定性好、抗干扰能力强
的开关稳压电源，许多PLC电源还可向外部提供直流24V稳压电源，用于向输入
