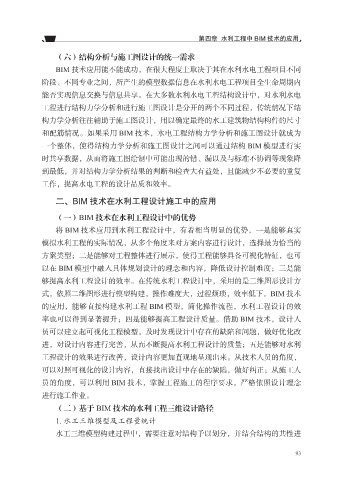

第四章 水利工程中 BIM 技术的应用

（六）结构分析与施工图设计的统一需求

BIM 技术应用能不能成功，在很大程度上取决于其在水利水电工程项目不同
阶段、不同专业之间，所产生的模型数据信息在水利水电工程项目全生命周期内
能否实现信息交换与信息共享。在大多数水利水电工程结构设计中，对水利水电
工程进行结构力学分析和进行施工图设计是分开的两个不同过程，传统情况下结

构力学分析往往辅助于施工图设计，用以确定最终的水工建筑物结构构件的尺寸
和配筋情况。如果采用 BIM 技术，水电工程结构力学分析和施工图设计就成为
一个整体，使得结构力学分析和施工图设计之间可以通过结构 BIM 模型进行实
时共享数据，从而将施工图绘制中可能出现的错、漏以及与标准不协调等现象降

到最低，并对结构力学分析结果的判断和检查大有益处，且能减少不必要的重复
工作，提高水电工程的设计品质和效率。

二、BIM 技术在水利工程设计施工中的应用

（一）BIM 技术在水利工程设计中的优势
将 BIM 技术应用到水利工程设计中，有着相当明显的优势，一是能够真实
模拟水利工程的实际情况，从多个角度来对方案内容进行设计，选择最为恰当的
方案类型；二是能够对工程整体进行展示，使得工程能够具备可视化特征，也可

以在 BIM 模型中融入具体规划设计的理念和内容，降低设计控制难度；三是能
够提高水利工程设计的效率。在传统水利工程设计中，采用的是二维图形设计方
式，依照二维图形进行模型构建，操作难度大，过程烦琐，效率低下。BIM 技术

的应用，能够直接构建水利工程 BIM 模型，简化操作流程，水利工程设计的效
率也可以得到显著提升；四是能够提高工程设计质量。借助 BIM 技术，设计人
员可以建立起可视化工程模型，及时发现设计中存在的缺陷和问题，做好优化改
进，对设计内容进行完善，从而不断提高水利工程设计的质量；五是能够对水利
工程设计的效果进行改善，设计内容更加直观地呈现出来。从技术人员的角度，

可以对照可视化的设计内容，直接找出设计中存在的缺陷，做好纠正；从施工人
员的角度，可以利用 BIM 技术，掌握工程施工的程序要求，严格依照设计理念
进行施工作业。

（二）基于 BIM 技术的水利工程三维设计路径
1. 水工三维模型及工程量统计
水工三维模型构建过程中，需要注意对结构予以划分，并结合结构的共性进

93
