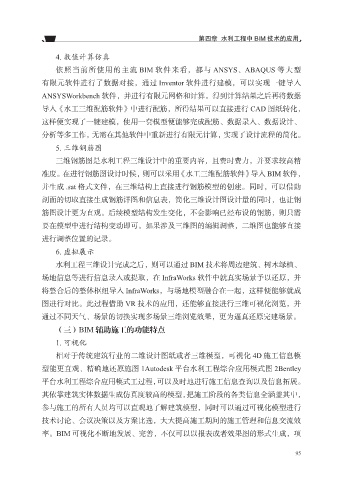

第四章 水利工程中 BIM 技术的应用
4. 数值计算仿真
依照当前所使用的主流 BIM 软件来看，都与 ANSYS、ABAQUS 等大型
有限元软件进行了数据对接，通过 Inventor 软件进行建模，可以实现一键导入
ANSYSWorkbench 软件，并进行有限元网格和计算。得到计算结果之后再将数据
导入《水工三维配筋软件》中进行配筋，所得结果可以直接进行 CAD 图纸转化，
这样便实现了一键建模，使用一套模型便能够完成配筋、数据录入、数据设计、
分析等多工作，无需在其他软件中重新进行有限元计算，实现了设计流程的简化。
5. 三维钢筋图
三维钢筋图是水利工程三维设计中的重要内容，且费时费力，并要求较高精
准度。在进行钢筋图设计时候，则可以采用《水工三维配筋软件》导入 BIM 软件，
并生成 .sat 格式文件，在三维结构上直接进行钢筋模型的创建。同时，可以借助
剖面的切取直接生成钢筋详图和信息表，简化三维设计图设计量的同时，也让钢
筋图设计更为直观。后续模型结构发生变化，不会影响已经布设的钢筋，则只需
要在模型中进行结构变动即可。如果涉及三维图的编辑调整，二维图也能够直接
进行调整位置的记录。
6. 虚拟展示
水利工程三维设计完成之后，则可以通过 BIM 技术将周边建筑、树木绿植、
场地信息等进行信息录入或提取，在 InfraWorks 软件中就真实场景予以还原，并
将整合后的整体枢纽导入 InfraWorks，与场地模型融合在一起，这样便能够就成
图进行对比。此过程借助 VR 技术的应用，还能够直接进行三维可视化浏览，并
通过不同天气、场景的切换实现多场景三维浏览效果，更为逼真还原完建场景。
（三）BIM 辅助施工的功能特点
1. 可视化
相对于传统建筑行业的二维设计图纸或者三维模型，可视化 4D 施工信息模
型能更直观、精确地还原施图 1Autodesk 平台水利工程综合应用模式图 2Bentley
平台水利工程综合应用模式工过程，可以及时地进行施工信息查询以及信息拓展。
其依靠建筑实体数据生成仿真度较高的模型，把施工阶段的各类信息全涵盖其中，
参与施工的所有人员均可以直观地了解建筑模型，同时可以通过可视化模型进行
技术讨论、会议决策以及方案比选，大大提高施工期间的施工管理和信息交流效
率。BIM 可视化不断地发展、完善，不仅可以以报表或者效果图的形式生成，项
