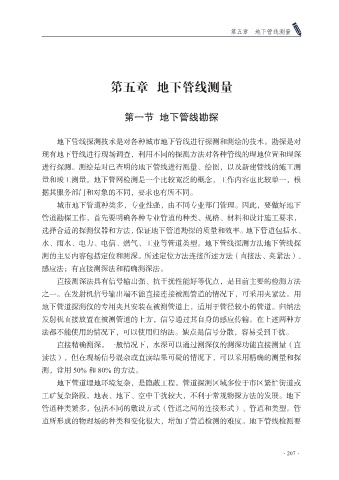

第五章 地下管线测量

第五章 地下管线测量

第一节 地下管线勘探

地下管线探测技术是对各种城市地下管线进行探测和测绘的技术。勘探是对

现有地下管线进行现场调查，利用不同的探测方法对各种管线的埋地位置和埋深
进行探测。测绘是对已查明的地下管线进行测量、绘图，以及新建管线的施工测
量和竣工测量。地下管网检测是一个比较宽泛的概念，工作内容也比较单一，根
据其服务部门和对象的不同，要求也有所不同。

城市地下管道种类多，专业性强，由不同专业部门管理。因此，要做好地下
管道勘探工作，首先要明确各种专业管道的种类、规格、材料和设计施工要求，
选择合适的探测仪器和方法，保证地下管道勘探的质量和效率。地下管道包括水、
水、雨水、电力、电信、燃气、工业等管道类型。地下管线探测方法地下管线探

测的主要内容包括定位和测深。所述定位方法连接所述方法（直接法、夹紧法）、
感应法；有直接测深法和精确测深法。
直接测深法具有信号输出强、抗干扰性能好等优点，是目前主要的检测方法
之一。在发射机信号输出端不能直接连接被测管道的情况下，可采用夹紧法。用

地下管道探测仪的专用夹具安装在被测管道上，适用于管径较小的管道。归纳法
发射机直接放置在被测管道的上方，信号通过其自身的感应传输。在上述两种方
法都不能使用的情况下，可以使用归纳法。缺点是信号分散，容易受到干扰。
直接精确测深。一般情况下，水深可以通过测深仪的测深功能直接测量（直

读法），但在现场信号混杂或直读结果可疑的情况下，可以采用精确的测量和探
测，常用 50% 和 80% 的方法。
地下管道埋地环境复杂，是隐蔽工程。管道探测区域多位于市区繁忙街道或
工矿复杂路段，地表、地下、空中干扰较大，不利于常规物探方法的发展。地下

管道种类繁多，包括不同的敷设方式（管道之间的连接形式）、管道和类型。管
道所形成的物理场的种类和变化很大，增加了管道检测的难度。地下管线检测要

·207·
