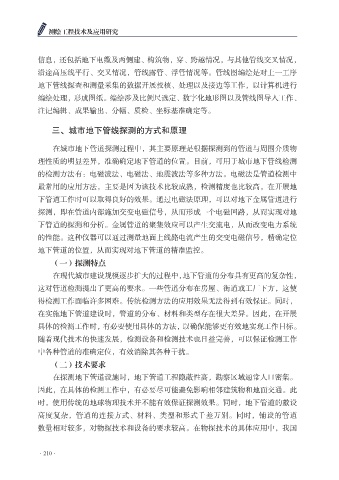

信息，还包括地下电缆及两侧建、构筑物，穿、跨越情况，与其他管线交叉情况，
沿途高压线平行、交叉情况，管线露管、浮管情况等。管线图编绘是对上一工序
地下管线探查和测量采集的数据开展校核、处理以及接边等工作，以计算机进行

编绘处理，形成图纸。编绘涉及比例尺选定、数字化地形图以及管线图导入工作、
注记编辑、成果输出、分幅、质检、坐标基准确定等。

三、城市地下管线探测的方式和原理

在城市地下管道探测过程中，其主要原理是根据探测到的管道与周围介质物
理性质的明显差异，准确确定地下管道的位置。目前，可用于城市地下管线检测
的检测方法有：电磁波法、电磁法、地震波法等多种方法。电磁法是管道检测中
最常用的应用方法，主要是因为该技术比较成熟，检测精度也比较高，在开展地

下管道工作时可以取得良好的效果。通过电磁法原理，可以对地下金属管道进行
探测，即在管道内部施加交变电磁信号，从而形成一个电磁回路，从而实现对地
下管道的探测和分析。金属管道的聚集效应可以产生交流电，从而改变电力系统
的性能。这种仪器可以通过测量地面上线路电流产生的交变电磁信号，精确定位

地下管道的位置，从而实现对地下管道的精准监控。
（一）探测特点
在现代城市建设规模逐步扩大的过程中，地下管道的分布具有更高的复杂性，
这对管道检测提出了更高的要求。一些管道分布在房屋、街道或工厂下方，这使

得检测工作面临许多困难。传统检测方法的应用效果无法得到有效保证。同时，
在实施地下管道建设时，管道的分布、材料和类型存在很大差异。因此，在开展
具体的检测工作时，有必要使用具体的方法，以确保能够更有效地实现工作目标。
随着现代技术的快速发展，检测设备和检测技术也日益完善，可以保证检测工作

中各种管道的准确定位，有效消除其各种干扰。
（二）技术要求
在探测地下管道设施时，地下管道工程隐蔽性高，勘察区域通常人口密集。
因此，在具体的检测工作中，有必要尽可能避免影响相邻建筑物和地面交通。此

时，使用传统的地球物理技术并不能有效保证探测效果。同时，地下管道的敷设
高度复杂，管道的连接方式、材料、类型和形式千差万别。同时，铺设的管道
数量相对较多，对物探技术和设备的要求较高。在物探技术的具体应用中，我国
