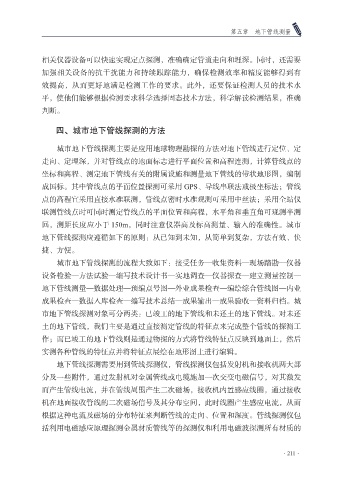

第五章 地下管线测量
相关仪器设备可以快速实现定点探测，准确确定管道走向和埋深。同时，还需要
加强相关设备的抗干扰能力和持续跟踪能力，确保检测效率和精度能够得到有
效提高，从而更好地满足检测工作的要求。此外，还要保证检测人员的技术水
平，使他们能够根据检测要求科学选择固态技术方法，科学解读检测结果，准确
判断。
四、城市地下管线探测的方法
城市地下管线探测主要是应用地球物理勘探的方法对地下管线进行定位、定
走向、定埋深，并对管线点的地面标志进行平面位置和高程连测，计算管线点的
坐标和高程、测定地下管线有关的附属设施和测量地下管线的带状地形图，编制
成国标。其中管线点的平面位置探测可采用 GPS、导线串联法或极坐标法；管线
点的高程宜采用直接水准联测，管线点密时水准观测可采用中丝法；采用全站仪
联测管线点时可同时测定管线点的平面位置和高程，水平角和垂直角可观测半测
回，测距长度应小于 150m，同时注意仪器高及标高测量、输入的准确性。城市
地下管线探测应遵循如下的原则：从已知到未知，从简单到复杂，方法有效、快
捷、方便。
城市地下管线探测的流程大致如下：接受任务—收集资料—现场踏勘—仪器
设备检验—方法试验—编写技术设计书—实地调查—仪器探查—建立测量控制—
地下管线测量—数据处理—预编点号图—外业成果检查—编绘综合管线图—内业
成果检查—数据入库检查—编写技术总结—成果输出—成果验收—资料归档。城
市地下管线探测对象可分两类：已竣工的地下管线和未还土的地下管线。对未还
土的地下管线，我们主要是通过直接测定管线的特征点来完成整个管线的探测工
作；而已竣工的地下管线则是通过物探的方式将管线特征点反映到地面上，然后
实测各种管线的特征点并将特征点展绘在地形图上进行编辑。
地下管线探测需要用到管线探测仪，管线探测仪包括发射机和接收机两大部
分及一些附件，通过发射机对金属管线或电缆施加一次交变电磁信号，对其激发
而产生管线电流，并在管线周围产生二次磁场，接收机内置感应线圈，通过接收
机在地面接收管线的二次磁场信号及其分布空间，此时线圈产生感应电流，从而
根据这种电流及磁场的分布特征来判断管线的走向、位置和深度。管线探测仪包
括利用电磁感应原理探测金属材质管线等的探测仪和利用电磁波探测所有材质的
