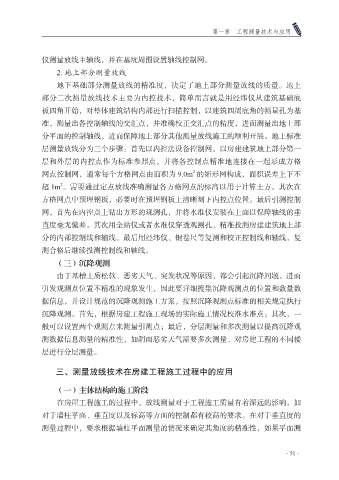

第一章 工程测量技术与应用

仪测量放线主轴线，并在基坑周围设置轴线控制网。
2. 地上部分测量放线
地下基础部分测量放线的精准度，决定了地上部分测量放线的质量。地上

部分二次测量放线技术主要为内控技术，简单而言就是用经纬仪从建筑基础底
板四角开始，对整体建筑结构内部进行扫描控制，以建筑四周底角的测量孔为基
准，测量出各控制轴线的交汇点，并准确校正交汇点的精度，进而测量出地上部
分平面的控制轴线，进而保障地上部分其他测量放线施工的顺利开展。地上标准

层测量放线分为三个步骤：首先以内控法设备控制网。以房建建筑地上部分第一
层和外层的内控点作为标准参照点，并将各控制点精准地连接在一起形成方格
2
网点控制网，通常每个方格网点由面积为 9.0m 的矩形网构成，面积误差上下不
2
超 1m 。需要通过定点放线准确测量各方格网点的标高以用于计算土方。其次在
方格网点中预埋钢板，必要时在预埋钢板上清晰刻下内控点位置。最后引测控制
网，首先在内控点上钻出方形的观测孔，并将水准仪安装在上面以保障轴线的垂
直度毫无偏差。其次用全站仪或者水准仪穿透观测孔，精准投测房建建筑地上部
分的内部控制线和轴线。最后用经纬仪、钢卷尺等复测和校正控制线和轴线，复

测合格后继续投测控制线和轴线。
（三）沉降观测
由于基槽土质松软、恶劣天气、突发状况等原因，都会引起沉降问题，进而
引发观测点位置不精准的现象发生，因此要详细搜集沉降观测点的位置和数量数

据信息，并设计规范的沉降观测施工方案，按照沉降观测点标准的相关规定执行
沉降观测。首先，根据房建工程施工现场的实际施工情况校准水准点；其次，一
般可以设置两个观测点来测量引测点；最后，分层测量和多次测量以提高沉降观
测数据信息测量的精准性，如阴雨恶劣天气需要多次测量、对房建工程的不同楼

层进行分层测量。

三、测量放线技术在房建工程施工过程中的应用

（一）主体结构的施工阶段

在房屋工程施工的过程中，放线测量对于工程施工质量有着深远的影响，如
对于墙柱平面、垂直度以及标高等方面的控制都有较高的要求。在对于垂直度的
测量过程中，要求根据墙柱平面测量的情况来确定其角度的精准性，如果平面测

·51·
