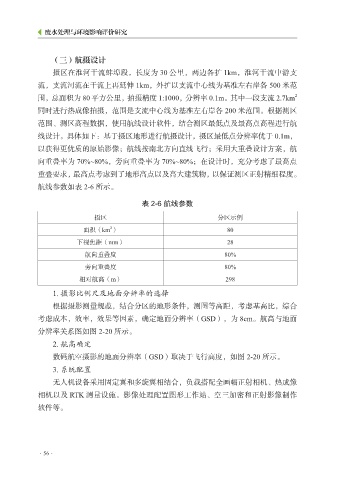

废水处理与环境影响评价研究

（三）航摄设计
摄区在淮河干流蚌埠段，长度为 30 公里，两边各扩 1km，淮河干流中游支
流，支流河流在干流上再延伸 1km，外扩以支流中心线为基准左右岸各 500 米范
围，总面积为 80 平方公里，拍摄精度 1:1000，分辨率 0.1m。其中一段支流 2.7km 2

同时进行热成像拍摄，范围是支流中心线为基准左右岸各 200 米范围。根据测区
范围、测区高程数据，使用航线设计软件，结合测区最低点及最高点高程进行航
线设计。具体如下：基于摄区地形进行航摄设计，摄区最低点分辨率优于 0.1m，

以获得更优质的原始影像；航线按南北方向直线飞行；采用大重叠设计方案，航
向重叠率为 70%~80%，旁向重叠率为 70%~80%；在设计时，充分考虑了最高点
重叠要求，最高点考虑到了地形高点以及高大建筑物，以保证测区正射精细程度。
航线参数如表 2-6 所示。

表 2-6 航线参数

摄区 分区示例
2
面积（km ） 80
下视焦距（mm） 28
航向重叠度 80%

旁向重叠度 80%
相对航高（m） 298
1. 摄影比例尺及地面分辨率的选择

根据摄影测量规范，结合分区的地形条件，测图等高距，考虑基高比，综合
考虑成本，效率，效果等因素，确定地面分辨率（GSD），为 8cm。航高与地面
分辨率关系图如图 2-20 所示。
2. 航高确定
数码航空摄影的地面分辨率（GSD）取决于飞行高度，如图 2-20 所示。

3. 系统配置
无人机设备采用固定翼和多旋翼相结合，负载搭配全画幅正射相机、热成像
相机以及 RTK 测量设施。影像处理配置图形工作站、空三加密和正射影像制作

软件等。
