第二章 加氢站的建设与选址

续表
储罐容量 /m 3
加气站等级
总容量 单罐容量
三级 ≤20 ≤10

2. 日加氢车次
一级：400 ～ 600 辆 / 天；二级： 200 ～ 400 辆 / 天；三级：≤200 辆 / 天。
3. 平面布置

典型的油气合一的油气加注站平面布置示意图见下图 2-15。

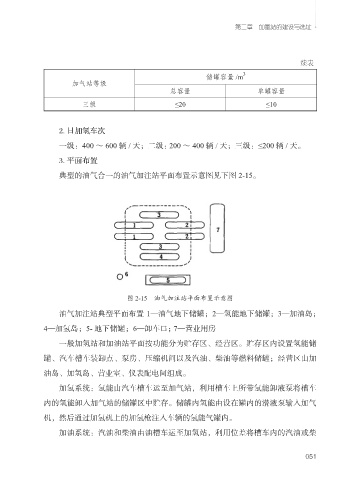

图 2-15 油气加注站平面布置示意图
油气加注站典型平面布置 1—油气地下储罐；2—氢能地下储罐；3—加油岛；

4—加氢岛；5- 地下储罐；6—卸车口； 7—营业用房

一般加氢站和加油站平面按功能分为贮存区、经营区。贮存区内设置氢能储
罐、汽车槽车装卸点、泵房、压缩机间以及汽油、柴油等燃料储罐；经营区由加

油岛、加氢岛、营业室、仪表配电间组成。
加氢系统：氢能由汽车槽车运至加气站，利用槽车上所带氢能卸液泵将槽车

内的氢能卸入加气站的储罐区中贮存。储罐内氢能由设在罐内的潜液泵输入加气
机，然后通过加氢机上的加氢枪注入车辆的氢能气罐内。

加油系统：汽油和柴油由油槽车运至加氢站，利用位差将槽车内的汽油或柴

051
