加氢站建设及工艺技术研究
4. 消防与给排水要求：
（1）加氢站的消防水源有地下水、地表水、城市消防给水管道和自建的消防
水池等，给水系统应结合当地水源条件，经技术经济比较后确定。
② 站内排水分生潘污水和雨水，生活污水需经化粪池处理后，经水封井再排
入市政管网，雨水采用地面坡度散流至站外。
③ 消防设施：站内属易燃易爆场所，消防水量采用地下储罐，一级站不小于
20L/s，二级站不小于 15L/s，二级站不小于 10L/s，按建规 GBJ16—87 第 8.2.7 条
规定水枪用水，如按 20L/s 计，合 72t/h。
④加氢站内应配备必要的灭火器材。配置数量应符合现行国家标准（GBJ
140）。以目前运转的二级站为例，每座加液岛应设置不少于 2 只 8kg 手提式干
粉灭火器。每台加液计量机设置 1 只 8kg 手提式干粉灭火器，或 6L 手提式高效
化学泡沫灭火器。氢能槽车停车位置应设置不少于 2 只 8kg 手提式干粉灭火器。
储罐区应设置 70 kg 推车式干粉灭火机 1 台和 10 L 推车式高效化学泡沫灭火机
一台。
（三）工艺流程及主要设备介绍

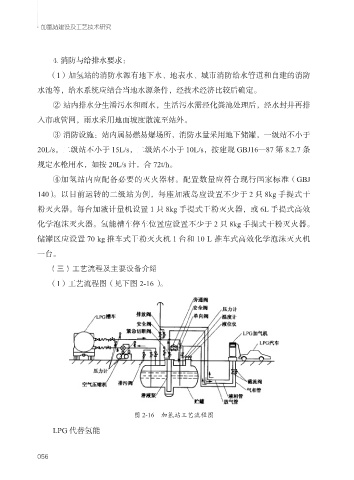

（1）工艺流程图（见下图 2-16 ）。
图 2-16 加氢站工艺流程图
LPG 代替氢能
