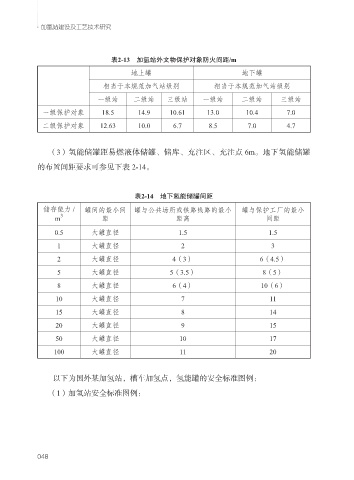

加氢站建设及工艺技术研究

表2-13 加氢站外文物保护对象防火间距/m

地上罐 地下罐
相当于本规范加气站级别 相当于本规范加气站级别
一级站 二级站 三级站 一级站 二级站 三级站
一级保护对象 18.5 14.9 10.61 13.0 10.4 7.0

二级保护对象 12.63 10.0 6.7 8.5 7.0 4.7

（3）氢能储罐距易燃液体储罐、储库、充注区、充注点 6m。地下氢能储罐

的布置间距要求可参见下表 2-14。

表2-14 地下氢能储罐间距
储存能力 / 罐间的最小间 罐与公共场所或铁路线路的最小 罐与保护工厂的最小
m 3 距 距离 间距

0.5 大罐直径 1.5 1.5
1 大罐直径 2 3
2 大罐直径 4（3） 6（4.5）
5 大罐直径 5（3.5） 8（5）

8 大罐直径 6（4） 10（6）
10 大罐直径 7 11
15 大罐直径 8 14
20 大罐直径 9 15

50 大罐直径 10 17
100 大罐直径 11 20

以下为国外某加氢站，槽车加氢点，氢能罐的安全标准图例：
（1）加氢站安全标准图例：
