第三章 加氢工艺及主要设备

8、 高压储氢容器
（一）高压储氢容器的发展

如下图 3-1 所示，高压储氢容器技术的发展主要经历了金属储氢容器、金属
内衬环向缠绕储氢容器、金属内衬环向＋纵向缠绕储氢容器、螺旋缠绕容器以及

全复合塑料储氢容器等阶段。金属储氢容器由对氢气有一定抗腐蚀能力的金属构
成，它的优点是制造较为容易，价格较为便宜，但由于金属强度有限以及金属密

度较大，传统金属容器的单位质量储氢密度较低。而如果增加容器厚度不仅会增
加容器的制造难度，造成加工缺陷，单位质量储氢密度也进一步变低。

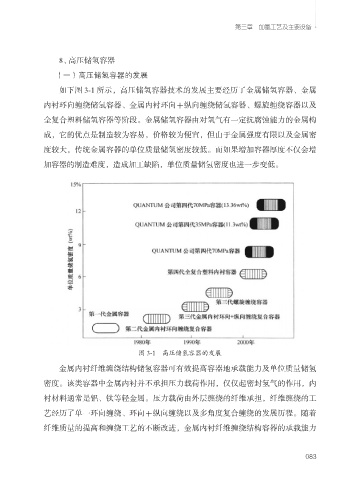

图 3-1 高压储氢容器的发展

金属内衬纤维缠绕结构储氢容器可有效提高容器地承载能力及单位质量储氢
密度。该类容器中金属内衬并不承担压力载荷作用，仅仅起密封氢气的作用，内

衬材料通常是铝、钛等轻金属。压力载荷由外层缠绕的纤维承担，纤维缠绕的工
艺经历了单一环向缠绕、环向＋纵向缠绕以及多角度复合缠绕的发展历程。随着

纤维质量的提高和缠绕工艺的不断改进，金属内衬纤维缠绕结构容器的承载能力
