加氢站建设及工艺技术研究
的主体部分承受大部分的压力载荷，其中增强层缠绕的线型分为 3 种：环向缠绕、
纵向缠绕和螺旋缠绕，见表 3-1；外层保护层不仅保护脆性的纤维，而且在已有
的承载能力上增强一定的额外强度；缓冲层用来缓解在搬运和安装固定储氢容器
过程中受到的冲击，图 3-6 的缓冲层为外置的，也有其他采用内嵌缓冲层的；阀
座和接嘴是氢气输入和输出的通道。

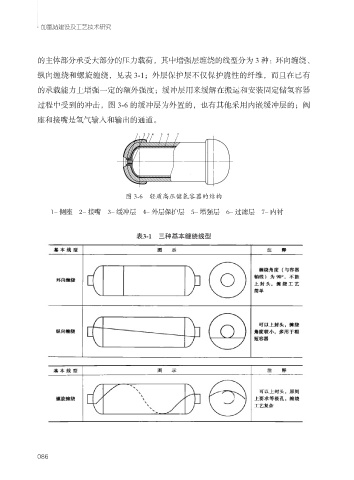

图 3-6 轻质高压储氢容器的结构
1- 侧座 2- 接嘴 3- 缓冲层 4- 外层保护层 5- 增强层 6- 过滤层 7- 内衬
表3-1 三种基本缠绕线型
