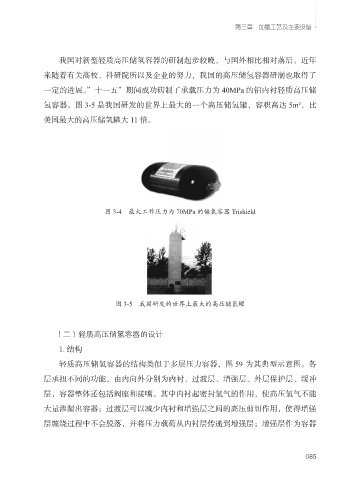

第三章 加氢工艺及主要设备

我国对新型轻质高压储氢容器的研制起步较晚，与国外相比相对落后。近年
来随着有关高校、科研院所以及企业的努力，我国的高压储氢容器研制也取得了

一定的进展。”十一五”期间成功研制了承载压力为 40MPa 的铝内衬轻质高压储
氢容器。图 3-5 是我国研发的世界上最大的一个高压储氢罐，容积高达 5m²，比

美国最大的高压储氢罐大 11 倍。

图 3-4 最大工作压力为 70MPa 的储氢容器 Trishield

图 3-5 我国研发的世界上最大的高压储氢罐

（二）轻质高压储氢容器的设计

1. 结构
轻质高压储氢容器的结构类似于多层压力容器，图 59 为其典型示意图。各

层承担不同的功能，由内向外分别为内衬、过渡层、增强层、外层保护层、缓冲
层，容器整体还包括阀座和接嘴。其中内衬起密封氢气的作用，使高压氢气不能

大量渗漏出容器；过渡层可以减少内衬和增强层之间的高压剪切作用，使得增强
层缠绕过程中不会脱落，并将压力载荷从内衬层传递到增强层；增强层作为容器
