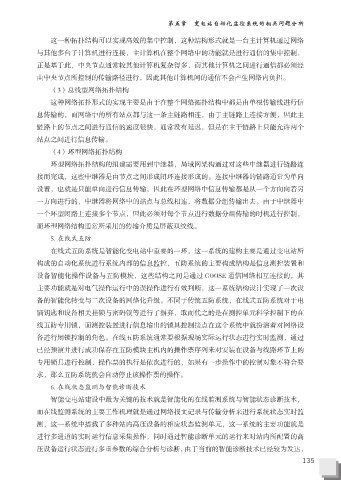

第五章 变电站自动化监控系统的相关问题分析

这一种拓扑结构可以实现高效的集中控制，这种结构形式就是一台主计算机通过网络

与其他多台子计算机进行连接，主计算机在整个网络中的功能就是进行通信的集中控制，
正是基于此，中央节点通常较其他计算机复杂得多，而其他计算机之间进行通信都必须经
由中央节点所控制的传输路径进行，因此其他计算机间的通信不会产生网络内负担。

（3）总线型网络拓扑结构
这种网络拓扑形式的实现主要是由于在整个网络拓扑结构中都是由单根传输线进行信
息传输的，而网络中的所有站点都与这一条主链路相连，由于主链路上连接方便，因此主

链路上的节点之间进行通信的速度很快，通常没有延迟，但是在主干链路上只能允许两个
站点之间进行信息传输。
（4）环型网络拓扑结构

环型网络拓扑结构的组建需要用到中继器，局域网架构通过对这些中继器进行链路连
接而完成，这些中继器是由节点之间形成闭环连接形成的。连接中继器的链路通常为单向

设置，也就是只能单向进行信息传输，因此在环型网络中信息传输都是从一个方向向着另
一方向进行的，中继器将网络中的站点与总线相连，将数据分组传输出去。由于中继器中
一个环型闭路上连接多个节点，因此必须对每个节点进行数据分组传输的时机进行控制，

而环型网络结构通常所采用的传输介质是屏蔽双绞线。
5. 在线式五防

在线式五防系统是智能化变电站中重要的一环，这一系统的建构主要是通过变电站所
构成的自动化系统进行系统内部的信息监控，五防系统的主要构成结构是信息测控装置和
设备智能化操作设备与五防模块，这些结构之间是通过 GOOSE 通信网络相互连接的，其

主要功能就是对电气操作运行中的误操作进行有效判断，这一系统结构设计实现了一次设
备的智能化转变与二次设备的网络化升级。不同于传统五防系统，在线式五防系统对于电
脑钥匙和设备相关挂锁与密码锁等进行了摒弃，取而代之的是在测控单元科学控制下的在

线五防专用锁，而测控装置进行信息输出的锁具控制接点在这个系统中就扮演着对网络设
备进行闭锁控制的角色。在线五防系统通常要根据现场实际运行状态进行实时监测，通过
已经预演并进行成功保存在五防模块主机内的操作票序列来对安装在设备与线路环节上的

专用锁具进行控制，操作票的执行是依次进行的，如果有一步操作中的控制对象不符合要
求，那么五防系统就会自动停止该操作票的操作。

6. 在线状态监测与智能诊断技术
智能变电站建设中最为关键的技术就是智能化的在线监测系统与智能状态诊断技术，
而在线监测系统的主要工作机理就是通过网络报文记录与传输分析来进行系统状态实时监

测，这一系统中搭载了多种站内高压设备的相应状态监测单元，这一系统的主要功能就是
进行多通道的实时运行信息采集操作，同时通过智能诊断单元的运行来对站内所配置的高

压设备运行状态进行多重参数的综合分析与诊断，由于当前的智能诊断技术已经较为发达，
135
