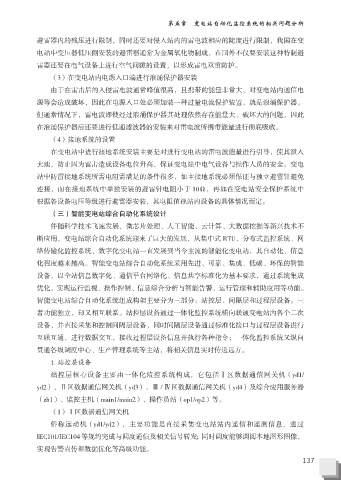

第五章 变电站自动化监控系统的相关问题分析

避雷器内的残压进行限制，同时还要对侵入站内的雷电波相应的陡度进行限制，我国在变

电站中变压器低压侧安装的避雷器通常为金属氧化物制成，在国外不仅要安装这种特制避
雷器还要在电气设备上进行空气间隙的设置，以形成雷电双重防护。
（3）在变电站内电源入口端进行浪涌保护器安装

由于在雷击后的入侵雷电波通常峰值很高，且携带的能量非常大，对变电站内通信电
源等会造成破坏，因此在电源入口处必须加装一种过量电流保护装置，就是浪涌保护器。
但通常情况下，雷电波即使经过浪涌保护器其处理依然存在能量大、破坏大的问题，因此

在浪涌保护器后还要进行低通滤波器的安装来对雷电波所携带能量进行彻底吸收。
（4）接地系统的设置
在变电站中进行接地系统安装主要是对进行变电站的雷电波能量进行引导，使其泄入

大地，防止因为雷击造成设备电位升高，保证变电站中电气设备与操作人员的安全。变电
站中防雷接地系统所需电阻需满足的条件很多，如主接地系统必须保证与独立避雷针避免

连接，而在接地系统中单独安装的避雷针电阻小于 10Ω，再如在变电站安全保护系统中
根据各设备电压等级进行避雷器安装，其电阻值视站内设备的具体情况而定。
（三）智能变电站综合自动化系统设计

伴随科学技术飞速发展，微芯片处理、人工智能、云计算、大数据挖掘等新兴技术不
断应用，变电站综合自动化系统迎来了巨大的发展，从集中式 RTU、分布式监控系统、网

络传输化监控系统、数字化变电站一直发展到当今主流的智能化变电站，其自动化、信息
化程度越来越高。智能变电站综合自动化系统采用先进、可靠、集成、低碳、环保的智能
设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，通过系统集成

优化，实现运行监视、操作控制、信息综合分析与智能告警、运行管理和辅助应用等功能。
智能变电站综合自动化系统组成构架主要分为三部分：站控层、间隔层和过程层设备。三
者功能独立，却又相互联系。站控层设备通过一体化监控系统横向联通变电站内各个二次

设备，并直接采集和控制间隔层设备，同时间隔层设备通过标准化接口与过程层设备进行
互联互通，进行数据交互，接收过程层设备信息并执行各种指令；一体化监控系统又纵向
贯通各级调度中心、生产管理系统等主站，将相关信息实时传送远方。

1. 站控层设备
站控层核心设备主要由一体化监控系统构成，它包括Ⅰ区数据通信网关机（yd1/

yd2）、Ⅱ区数据通信网关机（yd3）、Ⅲ / Ⅳ区数据通信网关机（yd4）及综合应用服务器
（zh1）、监控主机（main1/main2）、操作员站（op1/op2）等。
（1）Ⅰ区数据通信网关机

俗称远动机（yd1/yd2），主要功能是直接采集变电站站内遥信和遥测信息，通过
IEC101/IEC104 等规约完成与调度通信及相关信号转发；同时调度能够调阅本地图形图像，

实现告警直传和数据优化等高级功能。
