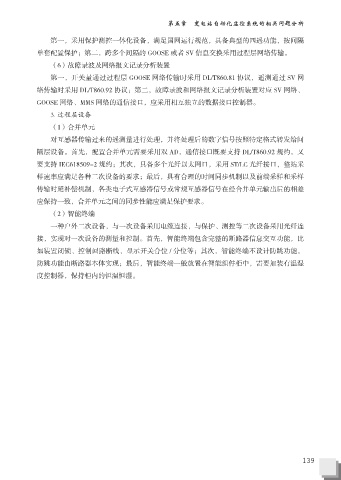

第五章 变电站自动化监控系统的相关问题分析

第一，采用保护测控一体化设备，满足国网运行规范，具备典型的四遥功能，按间隔

单套配置保护；第二，跨多个间隔的 GOOSE 或者 SV 信息交换采用过程层网络传输。
（6）故障录波及网络报文记录分析装置
第一，开关量通过过程层 GOOSE 网络传输时采用 DL/T860.81 协议，遥测通过 SV 网

络传输时采用 DL/T860.92 协议；第二，故障录波和网络报文记录分析装置对应 SV 网络、
GOOSE 网络、MMS 网络的通信接口，应采用相互独立的数据接口控制器。
3. 过程层设备

（1）合并单元
对互感器传输过来的遥测量进行处理，并将处理后的数字信号按照特定格式转发给间
隔层设备。首先，配置合并单元需要采用双 AD，通信接口既要支持 DL/T860.92 规约，又

要支持 IEC618509-2 规约；其次，具备多个光纤以太网口，采用 ST/LC 光纤接口，整站采
样速率应满足各种二次设备的要求；最后，具有合理的时间同步机制以及前端采样和采样

传输时延补偿机制，各类电子式互感器信号或常规互感器信号在经合并单元输出后的相差
应保持一致，合并单元之间的同步性能应满足保护要求。
（2）智能终端

一种户外二次设备，与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连
接，实现对一次设备的测量和控制。首先，智能终端包含完整的断路器信息交互功能，比

如装置闭锁、控制回路断线、显示开关合位 / 分位等；其次，智能终端不设计防跳功能，
防跳功能由断路器本体实现；最后，智能终端一般放置在智能组件柜中，需要加装有温湿
度控制器，保持柜内的恒温恒湿。
