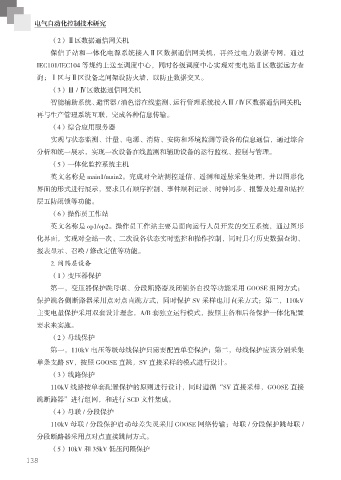

电气自动化控制技术研究

（2）Ⅱ区数据通信网关机

保信子站和一体化电源系统接入Ⅱ区数据通信网关机，再经过电力数据专网，通过
IEC101/IEC104 等规约上送至调度中心，同时各级调度中心实现对变电站Ⅱ区数据远方查
询；Ⅰ区与Ⅱ区设备之间架设防火墙，以防止数据交叉。

（3）Ⅲ / Ⅳ区数据通信网关机
智能辅助系统、避雷器 / 油色谱在线监测、运行管理系统接入Ⅲ / Ⅳ区数据通信网关机；
再与生产管理系统互联，完成各种信息传输。

（4）综合应用服务器
实现与状态监测、计量、电源、消防、安防和环境监测等设备的信息通信，通过综合
分析和统一展示，实现一次设备在线监测和辅助设备的运行监视、控制与管理。

（5）一体化监控系统主机
英文名称是 main1/main2。完成对全站测控遥信、遥测和遥脉采集处理，并以图形化

界面的形式进行展示，要求具有顺序控制、事件顺利记录、时钟同步、报警及处理和站控
层五防闭锁等功能。
（6）操作员工作站

英文名称是 op1/op2。操作员工作站主要是面向运行人员开发的交互系统，通过图形
化界面，实现对全站一次、二次设备状态实时监控和操作控制，同时具有历史数据查询、

报表显示、召唤 / 修改定值等功能。
2. 间隔层设备
（1）变压器保护

第一，变压器保护跳母联、分段断路器及闭锁备自投等功能采用 GOOSE 组网方式；
保护跳各侧断路器采用点对点直跳方式，同时保护 SV 采样也用直采方式；第二，110kV
主变电量保护采用双套设计理念，A/B 套独立运行模式，按照主备和后备保护一体化配置

要求来实施。
（2）母线保护
第一，110kV 电压等级母线保护只需要配置单套保护；第二，母线保护应该分别采集

单条支路 SV，按照 GOOSE 直跳，SV 直接采样的模式进行设计。
（3）线路保护

110kV 线路按单套配置保护的原则进行设计，同时遵循“SV 直接采样，GOOSE 直接
跳断路器”进行组网，和进行 SCD 文件集成。
（4）母联 / 分段保护

110kV 母联 / 分段保护启动母差失灵采用 GOOSE 网络传输；母联 / 分段保护跳母联 /
分段断路器采用点对点直接跳闸方式。

（5）10kV 和 35kV 低压间隔保护
