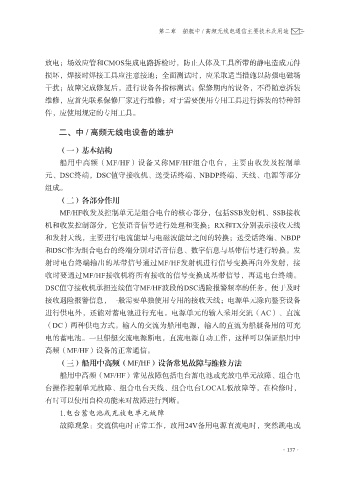

第二章 船艇中 / 高频无线电通信主要技术及用途

放电；场效应管和CMOS集成电路拆检时，防止人体及工具所带的静电造成元件
损坏，焊接时焊接工具应注意接地；全面测试时，应采取适当措施以防强电磁场
干扰；故障完成修复后，进行设备各指标测试；保修期内的设备，不得随意拆装
维修，应首先联系保修厂家进行维修；对于需要使用专用工具进行拆装的特种部

件，应使用规定的专用工具。

二、中 / 高频无线电设备的维护

（一）基本结构
船用中高频（MF/HF）设备又称MF/HF组合电台，主要由收发及控制单

元、DSC终端，DSC值守接收机、送受话终端、NBDP终端、天线、电源等部分
组成。
（二）各部分作用

MF/HF收发及控制单元是组合电台的核心部分，包括SSB发射机、SSB接收
机和收发控制部分，它使语音信号进行处理和变换；RX和TX分别表示接收天线
和发射天线，主要进行电流能量与电磁波能量之间的转换；送受话终端、NBDP
和DSC作为组合电台的终端分别对语音信息、数字信息与基带信号进行转换。发

射时电台终端输出的基带信号通过MF/HF发射机进行信号变换再向外发射，接
收时要通过MF/HF接收机将所有接收的信号变换成基带信号，再送电台终端。
DSC值守接收机承担连续值守MF/HF波段的DSC遇险报警频率的任务，便于及时
接收遇险报警信息，一般需要单独使用专用的接收天线；电源单元除向整套设备

进行供电外，还能对蓄电池进行充电。电源单元的输入采用交流（AC）、直流
（DC）两种供电方式。输入的交流为船用电源，输入的直流为船艇备用的可充
电的蓄电池。一旦船艇交流电源断电，直流电源自动工作，这样可以保证船用中
高频（MF/HF）设备的正常通信。

（三）船用中高频（MF/HF）设备常见故障与维修方法
船用中高频（MF/HF）常见故障包括电台蓄电池或充放电单元故障、组合电
台操作控制单元故障、组合电台天线、组合电台LOCAL板故障等，在检修时，
有时可以使用自检功能来对故障进行判断。

1.电台蓄电池或充放电单元故障
故障现象：交流供电时正常工作，改用24V备用电源直流电时，突然跳电或
