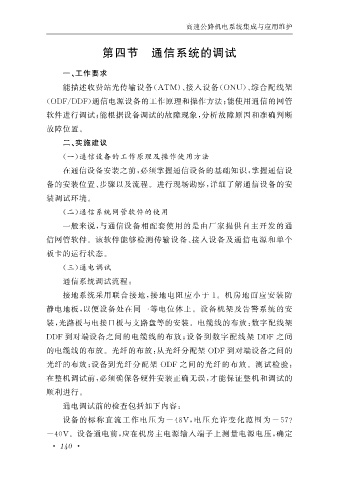

高速公路机电系统集成与应用维护

第四节 通信系统的调试

一、 工作要求

能描述收费站光传输设备( ATM )、 接入设备( ONU )、 综合配线架
( ODF / DDF ) 通信电源设备的工作原理和操作方法; 能使用通信的网管

软件进行调试; 能根据设备调试的故障现象, 分析故障原因和准确判断
故障位置。
二、 实施建议

( 一) 通信设备的工作原理及操作使用方法

在通信设备安装之前, 必须掌握通信设备的基础知识, 掌握通信设
备的安装位置、 步骤以及流程。进行现场勘察, 详细了解通信设备的安

装调试环境。
( 二) 通信系统网管软件的使用
一般来说, 与通信设备相配套使用的是由厂家提供自主开发的通

信网管软件。该软件能够检测传输设备、 接入设备及通信电源和单个

板卡的运行状态。
( 三) 通电调试

通信系统调试流程:
接地系统采用联合接地, 接地电阻应小于 1 。机房地面应安装防
静电地板, 以便设备处在同一等电位体上。设备机架及告警系统的安
装, 光路板与电接口板与支路盘等的安装。电缆线的布放: 数字配线架

DDF 到对端设备之间的电缆线的布放; 设备到数字配线架 DDF 之间
的电缆线的布放。光纤的布放: 从光纤分配架 ODF 到对端设备之间的

光纤的布放; 设备到光纤分配架 ODF 之间的光纤的布放。测试检验:
在整机调试前, 必须确保各硬件安装正确无误, 才能保证整机和调试的

顺利进行。

通电调试前的检查包括如下内容:
设备的标称直流工作电压为 -48V , 电压允许变化范围为 -57 ?
-40V 。设备通电前, 应在机房主电源输入端子上测量电源电压, 确定
