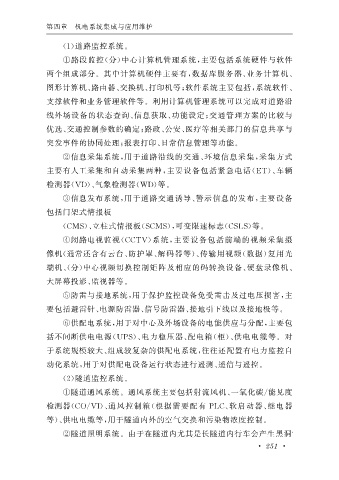

第四章 机电系统集成与应用维护

( 1 ) 道路监控系统。
① 路段监控( 分) 中心计算机管理系统, 主要包括系统硬件与软件

两个组成部分。其中计算机硬件主要有, 数据库服务器、 业务计算机、
图形计算机、 路由器、 交换机、 打印机等; 软件系统主要包括, 系统软件、
支撑软件和业务管理软件等。利用计算机管理系统可以完成对道路沿

线外场设备的状态查询、 信息获取、 功能设定; 交通管理方案的比较与
优选、 交通控制参数的确定; 路政、 公安、 医疗等相关部门的信息共享与

突发事件的协同处理; 报表打印、 日常信息管理等功能。
② 信息采集系统, 用于道路沿线的交通、 环境信息采集, 采集方式

主要有人工采集和自动采集两种, 主要设备包括紧急电话( ET )、 车辆
检测器( VD )、 气象检测器( WD ) 等。
③ 信息发布系统, 用于道路交通诱导、 警示信息的发布, 主要设备

包括门架式情报板

( CMS )、 立柱式情报板( SCMS ), 可变限速标志( CSLS ) 等。
④ 闭路电视监视( CCTV ) 系统, 主要设备包括前端的视频采集摄
像机( 通常还含有云台、 防护罩、 解码器等)、 传输用视频( 数据) 复用光

端机、( 分) 中心视频切换控制矩阵及相应的码转换设备、 硬盘录像机、

大屏幕投影、 监视器等。
⑤防雷与接地系统, 用于保护监控设备免受雷击及过电压损害, 主
要包括避雷针、 电源防雷器、 信号防雷器、 接地引下线以及接地极等。
⑥供配电系统, 用于对中心及外场设备的电能供应与分配, 主要包

括不间断供电电源( UPS )、 电力稳压器、 配电箱( 柜)、 供电电缆等。对
于系统规模较大、 组成较复杂的供配电系统, 往往还配置有电力监控自

动化系统, 用于对供配电设备运行状态进行遥测、 遥信与遥控。

( 2 ) 隧道监控系统。
①隧道通风系统。通风系统主要包括射流风机、 一氧化碳 / 能见度
检测器( CO / VI )、 通风控制箱( 根据需要配有 PLC 、 软启动器、 继电器

等)、 供电电缆等, 用于隧道内外的空气交换和污染物浓度控制。

② 隧道照明系统。由于在隧道内尤其是长隧道内行车会产生黑洞 '
