Page 188 - 建筑材料专升本一本通
P. 188

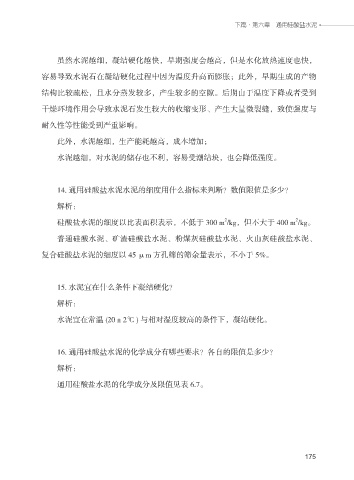

下篇·第六章 通用硅酸盐水泥
虽然水泥越细，凝结硬化越快，早期强度会越高，但是水化放热速度也快，
容易导致水泥石在凝结硬化过程中因为温度升高而膨胀；此外，早期生成的产物
结构比较疏松，且水分蒸发较多，产生较多的空隙。后期由于温度下降或者受到
干燥环境作用会导致水泥石发生较大的收缩变形、产生大量微裂缝，致使强度与
耐久性等性能受到严重影响。
此外，水泥越细，生产能耗越高，成本增加；
水泥越细，对水泥的储存也不利，容易受潮结块，也会降低强度。
14. 通用硅酸盐水泥水泥的细度用什么指标来判断？数值限值是多少？
解析：
2
2
硅酸盐水泥的细度以比表面积表示，不低于 300 m /kg，但不大于 400 m /kg。
普通硅酸水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、
复合硅酸盐水泥的细度以 45 μm 方孔筛的筛余量表示，不小于 5%。
15. 水泥宜在什么条件下凝结硬化？
解析：
水泥宜在常温 (20±2℃ ) 与相对湿度较高的条件下，凝结硬化。
16. 通用硅酸盐水泥的化学成分有哪些要求？各自的限值是多少？
解析：
通用硅酸盐水泥的化学成分及限值见表 6.7。
175
175
