Page 192 - 建筑材料专升本一本通
P. 192

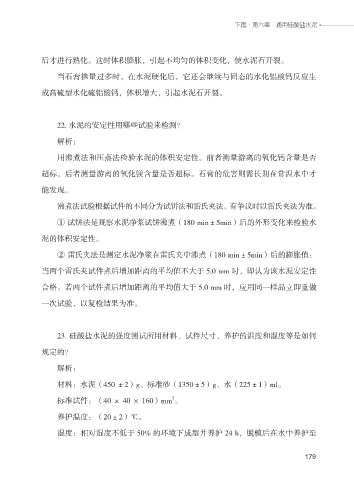

下篇·第六章 通用硅酸盐水泥
后才进行熟化。这时体积膨胀，引起不均匀的体积变化，使水泥石开裂。
当石膏掺量过多时，在水泥硬化后，它还会继续与固态的水化铝酸钙反应生
成高硫型水化硫铝酸钙，体积增大，引起水泥石开裂。
22. 水泥的安定性用哪些试验来检测？
解析：
用沸煮法和压蒸法检验水泥的体积安定性。前者测量游离的氧化钙含量是否
超标，后者测量游离的氧化镁含量是否超标。石膏的危害则需长期在常温水中才
能发现。
沸煮法试验根据试件的不同分为试饼法和雷氏夹法。有争议时以雷氏夹法为准。
① 试饼法是观察水泥净浆试饼沸煮（180 min±5min）后的外形变化来检验水
泥的体积安定性。
② 雷氏夹法是测定水泥净浆在雷氏夹中沸煮（180 min±5min）后的膨胀值：
当两个雷氏夹试件煮后增加距离的平均值不大于 5.0 mm 时，即认为该水泥安定性
合格。若两个试件煮后增加距离的平均值大于 5.0 mm 时，应用同一样品立即重做
一次试验，以复检结果为准。
23. 硅酸盐水泥的强度测试所用材料、试件尺寸、养护的温度和湿度等是如何
规定的？
解析：
材料：水泥（450 ±2）g、标准砂（1350±5）g、水（225±1）ml。
3
标准试件：（40 × 40 × 160）mm 。
养护温度：（20±2）℃。
湿度：相对湿度不低于 50% 的环境下成型并养护 24 h，脱模后在水中养护至
179
179
