Page 191 - 建筑材料专升本一本通
P. 191
建筑材料专升本一本通

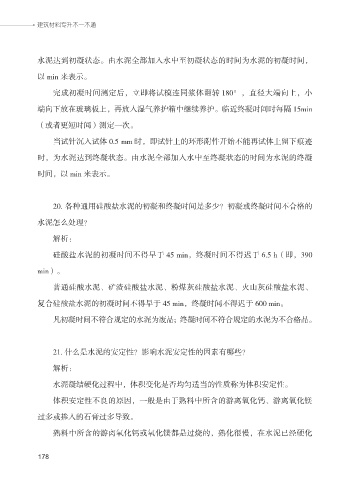

水泥达到初凝状态。由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，
以 min 来表示。
完成初凝时间测定后，立即将试模连同浆体翻转 180°，直径大端向上，小
端向下放在玻璃板上，再放入湿气养护箱中继续养护。临近终凝时间时每隔 15min
（或者更短时间）测定一次。
当试针沉入试体 0.5 mm 时，即试针上的环形附件开始不能再试体上留下痕迹
时，为水泥达到终凝状态。由水泥全部加入水中至终凝状态的时间为水泥的终凝
时间，以 min 来表示。
20. 各种通用硅酸盐水泥的初凝和终凝时间是多少？初凝或终凝时间不合格的
水泥怎么处理？
解析：
硅酸盐水泥的初凝时间不得早于 45 min，终凝时间不得迟于 6.5 h（即，390
min）。
普通硅酸水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、
复合硅酸盐水泥的初凝时间不得早于 45 min，终凝时间不得迟于 600 min。
凡初凝时间不符合规定的水泥为废品；终凝时间不符合规定的水泥为不合格品。
21. 什么是水泥的安定性？影响水泥安定性的因素有哪些？
解析：
水泥凝结硬化过程中，体积变化是否均匀适当的性质称为体积安定性。
体积安定性不良的原因，一般是由于熟料中所含的游离氧化钙、游离氧化镁
过多或掺入的石膏过多导致。
熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥已经硬化
178
178
