Page 190 - 建筑材料专升本一本通

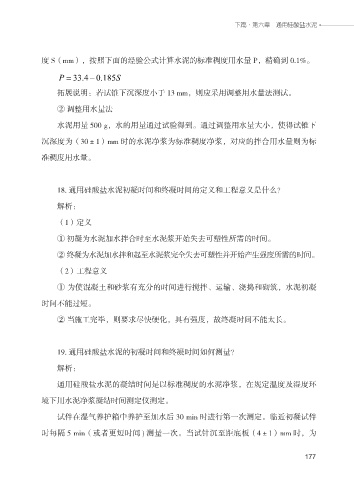

下篇·第六章 通用硅酸盐水泥

度 S（mm），按照下面的经验公式计算水泥的标准稠度用水量 P，精确到 0.1%。
P = 33.4 0.185S−

拓展说明：若试锥下沉深度小于 13 mm，则应采用调整用水量法测试。

② 调整用水量法
水泥用量 500 g，水的用量通过试验得到。通过调整用水量大小，使得试锥下

沉深度为（30±1）mm 时的水泥净浆为标准稠度净浆，对应的拌合用水量则为标

准稠度用水量。

18. 通用硅酸盐水泥初凝时间和终凝时间的定义和工程意义是什么？
解析：

（1）定义

① 初凝为水泥加水拌合时至水泥浆开始失去可塑性所需的时间。
② 终凝为水泥加水拌和起至水泥浆完全失去可塑性并开始产生强度所需的时间。

（2）工程意义

① 为使混凝土和砂浆有充分的时间进行搅拌、运输、浇捣和砌筑，水泥初凝

时间不能过短。

② 当施工完毕，则要求尽快硬化，具有强度，故终凝时间不能太长。

19. 通用硅酸盐水泥的初凝时间和终凝时间如何测量？

解析：
通用硅酸盐水泥的凝结时间是以标准稠度的水泥净浆，在规定温度及湿度环

境下用水泥净浆凝结时间测定仪测定。

试件在湿气养护箱中养护至加水后 30 min 时进行第一次测定。临近初凝试件

时每隔 5 min（或者更短时间 ) 测量一次。当试针沉至距底板（4±1）mm 时，为

177
177
