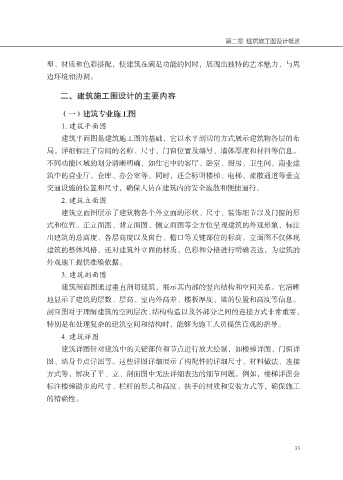

第二章 建筑施工图设计概述

型、材质和色彩搭配，使建筑在满足功能的同时，展现出独特的艺术魅力，与周
边环境相协调。

二、建筑施工图设计的主要内容

（一）建筑专业施工图
1. 建筑平面图
建筑平面图是建筑施工图的基础，它以水平剖切的方式展示建筑物各层的布

局。详细标注了房间的名称、尺寸、门窗位置及编号、墙体厚度和材料等信息。
不同功能区域的划分清晰明确，如住宅中的客厅、卧室、厨房、卫生间，商业建
筑中的营业厅、仓库、办公室等。同时，还会标明楼梯、电梯、疏散通道等垂直
交通设施的位置和尺寸，确保人员在建筑内的安全疏散和便捷通行。

2. 建筑立面图
建筑立面图展示了建筑物各个外立面的形状、尺寸、装饰细节以及门窗的形
式和位置。正立面图、背立面图、侧立面图等全方位呈现建筑的外观形象，标注
出建筑的总高度、各层高度以及窗台、檐口等关键部位的标高。立面图不仅体现

建筑的整体风格，还对建筑外立面的材质、色彩和分格进行明确表达，为建筑的
外观施工提供准确依据。
3. 建筑剖面图
建筑剖面图通过垂直剖切建筑，展示其内部的竖向结构和空间关系。它清晰

地显示了建筑的层数、层高、室内外高差、楼板厚度、梁的位置和高度等信息。
剖面图对于理解建筑的空间层次、结构构造以及各部分之间的连接方式非常重要，
特别是在处理复杂的建筑空间和结构时，能够为施工人员提供直观的指导。
4. 建筑详图

建筑详图针对建筑中的关键部位和节点进行放大绘制，如楼梯详图、门窗详
图、墙身节点详图等。这些详图详细展示了构配件的详细尺寸、材料做法、连接
方式等，解决了平、立、剖面图中无法详细表达的细节问题。例如，楼梯详图会
标注楼梯踏步的尺寸、栏杆的形式和高度、扶手的材质和安装方式等，确保施工

的精确性。
