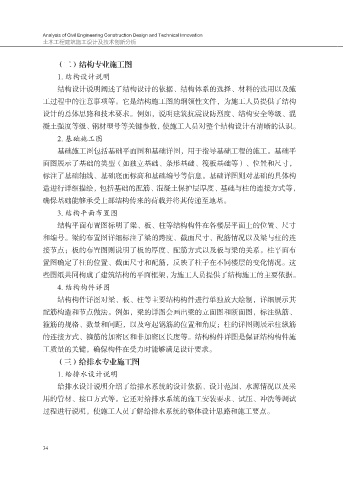

（二）结构专业施工图
1. 结构设计说明
结构设计说明阐述了结构设计的依据、结构体系的选择、材料的选用以及施

工过程中的注意事项等。它是结构施工图的纲领性文件，为施工人员提供了结构
设计的总体思路和技术要求。例如，说明建筑抗震设防烈度、结构安全等级、混
凝土强度等级、钢材型号等关键参数，使施工人员对整个结构设计有清晰的认识。
2. 基础施工图

基础施工图包括基础平面图和基础详图，用于指导基础工程的施工。基础平
面图展示了基础的类型（如独立基础、条形基础、筏板基础等）、位置和尺寸，
标注了基础轴线、基础底面标高和基础编号等信息。基础详图则对基础的具体构
造进行详细描绘，包括基础的配筋、混凝土保护层厚度、基础与柱的连接方式等，

确保基础能够承受上部结构传来的荷载并将其传递至地基。
3. 结构平面布置图
结构平面布置图标明了梁、板、柱等结构构件在各楼层平面上的位置、尺寸
和编号。梁的布置图详细标注了梁的跨度、截面尺寸、配筋情况以及梁与柱的连

接节点；板的布置图则说明了板的厚度、配筋方式以及板与梁的关系。柱平面布
置图确定了柱的位置、截面尺寸和配筋，反映了柱子在不同楼层的变化情况。这
些图纸共同构成了建筑结构的平面框架，为施工人员提供了结构施工的主要依据。

4. 结构构件详图
结构构件详图对梁、板、柱等主要结构构件进行单独放大绘制，详细展示其
配筋构造和节点做法。例如，梁的详图会画出梁的立面图和断面图，标注纵筋、
箍筋的规格、数量和间距，以及弯起钢筋的位置和角度；柱的详图则展示柱纵筋
的连接方式、箍筋的加密区和非加密区长度等。结构构件详图是保证结构构件施

工质量的关键，确保构件在受力时能够满足设计要求。
（三）给排水专业施工图
1. 给排水设计说明
给排水设计说明介绍了给排水系统的设计依据、设计范围、水源情况以及采

用的管材、接口方式等。它还对给排水系统的施工安装要求、试压、冲洗等调试
过程进行说明，使施工人员了解给排水系统的整体设计思路和施工要点。
