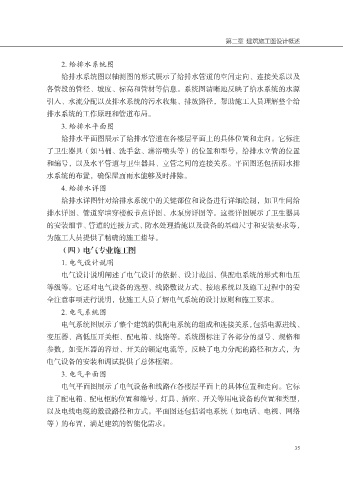

第二章 建筑施工图设计概述

2. 给排水系统图
给排水系统图以轴测图的形式展示了给排水管道的空间走向、连接关系以及
各管段的管径、坡度、标高和管材等信息。系统图清晰地反映了给水系统的水源

引入、水流分配以及排水系统的污水收集、排放路径，帮助施工人员理解整个给
排水系统的工作原理和管道布局。
3. 给排水平面图
给排水平面图展示了给排水管道在各楼层平面上的具体位置和走向。它标注

了卫生器具（如马桶、洗手盆、淋浴喷头等）的位置和型号，给排水立管的位置
和编号，以及水平管道与卫生器具、立管之间的连接关系。平面图还包括雨水排
水系统的布置，确保屋面雨水能够及时排除。

4. 给排水详图
给排水详图针对给排水系统中的关键部位和设备进行详细绘制，如卫生间给
排水详图、管道穿墙穿楼板节点详图、水泵房详图等。这些详图展示了卫生器具
的安装细节、管道的连接方式、防水处理措施以及设备的基础尺寸和安装要求等，
为施工人员提供了精确的施工指导。

（四）电气专业施工图
1. 电气设计说明
电气设计说明阐述了电气设计的依据、设计范围、供配电系统的形式和电压
等级等。它还对电气设备的选型、线路敷设方式、接地系统以及施工过程中的安

全注意事项进行说明，使施工人员了解电气系统的设计原则和施工要求。
2. 电气系统图
电气系统图展示了整个建筑的供配电系统的组成和连接关系，包括电源进线、
变压器、高低压开关柜、配电箱、线路等。系统图标注了各部分的型号、规格和

参数，如变压器的容量、开关的额定电流等，反映了电力分配的路径和方式，为
电气设备的安装和调试提供了总体框架。
3. 电气平面图
电气平面图展示了电气设备和线路在各楼层平面上的具体位置和走向。它标

注了配电箱、配电柜的位置和编号，灯具、插座、开关等用电设备的位置和类型，
以及电线电缆的敷设路径和方式。平面图还包括弱电系统（如电话、电视、网络
等）的布置，满足建筑的智能化需求。
