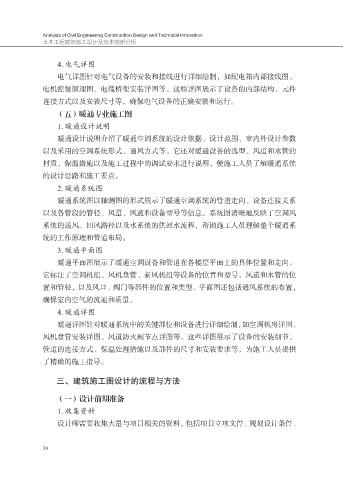

土木工程建筑施工设计及技术创新分析

4. 电气详图
电气详图针对电气设备的安装和接线进行详细绘制，如配电箱内部接线图、
电机控制原理图、电缆桥架安装详图等。这些详图展示了设备的内部结构、元件

连接方式以及安装尺寸等，确保电气设备的正确安装和运行。
（五）暖通专业施工图
1. 暖通设计说明
暖通设计说明介绍了暖通空调系统的设计依据、设计范围、室内外设计参数

以及采用的空调系统形式、通风方式等。它还对暖通设备的选型、风道和水管的
材质、保温措施以及施工过程中的调试要求进行说明，使施工人员了解暖通系统
的设计思路和施工要点。

2. 暖通系统图
暖通系统图以轴测图的形式展示了暖通空调系统的管道走向、设备连接关系
以及各管段的管径、风量、风速和设备型号等信息。系统图清晰地反映了空调风
系统的送风、回风路径以及水系统的供回水流程，帮助施工人员理解整个暖通系
统的工作原理和管道布局。

3. 暖通平面图
暖通平面图展示了暖通空调设备和管道在各楼层平面上的具体位置和走向。
它标注了空调机组、风机盘管、新风机组等设备的位置和型号，风道和水管的位
置和管径，以及风口、阀门等部件的位置和类型。平面图还包括通风系统的布置，

确保室内空气的流通和质量。
4. 暖通详图
暖通详图针对暖通系统中的关键部位和设备进行详细绘制，如空调机房详图、
风机盘管安装详图、风道防火阀节点详图等。这些详图展示了设备的安装细节、

管道的连接方式、保温处理措施以及部件的尺寸和安装要求等，为施工人员提供
了精确的施工指导。

三、建筑施工图设计的流程与方法

（一）设计前期准备
1. 收集资料
设计师需要收集大量与项目相关的资料，包括项目立项文件、规划设计条件、
